Монтажный кронштейн правой нижней стороны заднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель левого заднего комбинированного фонаря
- защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 2 шагов
-

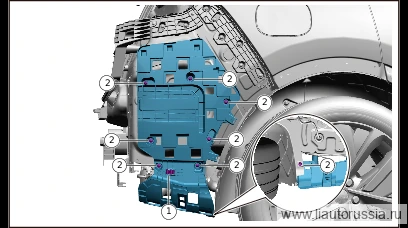

Отсоедините фиксатор (1 шт.) крышки зарядного разъёма в сборе.
-
Выверните крепёжные винты (8 шт.) правого нижнего монтажного кронштейна заднего бампера в сборе, снимите правый нижний монтажный кронштейн заднего бампера в сборе.
🔧 головка-бита T25
Установка 2 шагов
-
Установите монтажный кронштейн правой нижней стороны заднего бампера в сборе, установите фиксирующие защёлки(1 шт.) крышки зарядного порта.
-
Установите крепёжный винт (8 шт.) нижнего правого монтажного кронштейна заднего бампера в сборе. M01-89274816 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт (8 шт.) нижнего правого монтажного кронштейн… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
