Левый кронштейн заднего бампера в сборе
Задний бампер · Li L7 2022–2023 · стр. 3103–3104 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель правого заднего комбинированного фонаря
- защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- задний кронштейн левого фонаря заднего бампера в сборе
- передний кронштейн левого фонаря заднего бампера в сборе
Снятие 1 шагов
-

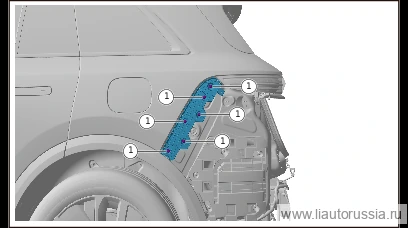

Выверните крепёжный винт (6 шт.) левого кронштейна заднего бампера в сборе, снимите левый кронштейн заднего бампера в сборе.
🔧 бита-насадка T25
Установка 1 шагов
-
Установите левый кронштейн заднего бампера в сборе, установите фиксирующий винт (6 шт.) левого кронштейна заднего бампера в сборе.M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый кронштейн заднего бампера в сборе, установите фиксиру… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
