Левая нижняя накладка боковины кузова в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Накладка арки левого переднего колеса в сборе
Снятие 3 шагов
-

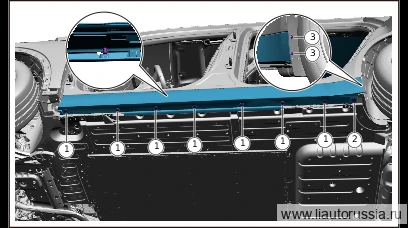

Отсоедините фиксирующие защёлки правой нижней накладки боковины кузова в сборе (7 шт.),
-
Выверните крепёжные болты нижней накладки боковины кузова в сборе (правой) (1 шт.).
🔧 торцевая головка 10 мм -
Выверните крепёжные винты правой нижней накладки боковины кузова в сборе (2 шт.), снимите правую нижнюю накладку боковины кузова в сборе.
🔧 крестовая отвёртка
Установка 3 шагов
-
Установите нижнюю накладку правой боковины кузова в сборе, установите крепёжные защёлки нижней накладки правой боковины кузова в сборе (7 шт.).
-
Установите крепёжные болты правой нижней накладки боковины кузова в сборе (1 шт.). X01-89146620 комплект болта с внутренним шестигранником и шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620 -
Установите крепёжные винты нижней накладки боковины кузова в сборе (правой) (2 шт.). M01-89274816 самонарезающий винт с фланцевой полукруглой головкой и внутренним шлицем Torx Момент затяжки: 1.5±1 Н·м
⚙︎ 1.5±1 Н·м🔧 крестовая отвёрткаM01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты правой нижней накладки боковины кузова в сб… | 6±1 Н·м |
| Установите крепёжные винты нижней накладки боковины кузова в сборе (пр… | 1.5±1 Н·м |
