Корпус спойлера в сборе

Подготовительные работы 7

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Разборка/сборка узла нижней внутренней облицовки двери багажника
4. Верхняя облицовка двери багажника в сборе
5. Снятие/установка узла спойлера
6. Нижний щиток корпуса спойлера
7. Задняя форсунка в сборе

Снятие 4 шагов

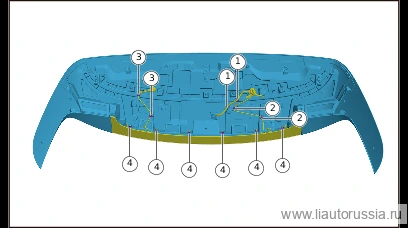

1.

   1

   Отсоедините фиксирующие защёлки заднего трубопровода омывателя в сборе 4 (2 шт.).
2. 2

   Отсоедините фиксаторы дополнительного стоп-сигнала в сборе (2 шт.).
3. 3

   Отсоедините фиксирующую защёлку (2 шт.) камеры заднего вида.
4. 4

   Выверните крепёжные гайки (6 шт.) дополнительного стоп-сигнала в сборе, снимите корпус спойлера в сборе.

   🔧 торцевая головка Примечание: шестигранная фланцевая гайка Q32006F61 является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь 10 ммодноразовая деталь

Установка 4 шагов

1. 1

   Установите корпус спойлера в сборе, установите крепёжные гайки дополнительного стоп-сигнала (6 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 1.5±0.1 Н·м

   ⚙︎ 1.5±0.1 Н·м🔧 головка Примечание: Q32006F61 шестигранная фланцевая гайка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью 10 ммодноразовая деталь
2. 2

   Установите фиксирующую защёлку жгута проводов камеры заднего вида (2 шт.).
3. 3

   Установите фиксирующую защёлку (2 шт.) дополнительного стоп-сигнала в сборе.
4. 4

   Установите фиксирующую защёлку (2 шт.) трубопровода заднего омывателя в сборе 4.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
