Стяжной ремень топливного бака в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 1 шагов
-

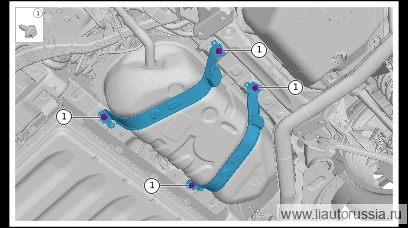

Используя плоский домкрат, подоприте топливный бак в сборе, выверните крепёжные болты стяжного ремня топливного бака в сборе (4 шт.), снимите стяжной ремень топливного бака в сборе.
🔧 мм, торцевая головка с битой 13X01-89184030одноразовая детальПримечание- Комбинированный болт с шестигранным фланцем и плоской шайбой X01-89184030 является одноразовой деталью, при каждой разборке и сборке необходимо устанавливать новую деталь.
- До установки стяжного ремня топливного бака в сборе необходимо поддерживать топливный бак в сборе плоским домкратом.
Установка 1 шагов
-
Установите стяжной ремень топливного бака в сборе, вверните крепёжные болты стяжного ремня топливного бака в сборе (4 шт.). X01-89184030 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 бита-головка Примечание: X01-89184030 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую 13 ммX01-89184030одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите стяжной ремень топливного бака в сборе, вверните крепёжные… | 45±5 Н·м |
