Резиновый шланг
Система подачи топлива · Li L6 2024 · стр. 760–761 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливных трубопроводов необходимо слить топливо из топливного бака.
- При демонтаже топливоподающей трубки оберните её чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед началом работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы во избежание попадания посторонних предметов в топливную систему, что может привести к засорению топливных трубопроводов, нарушению работы компонентов топливной системы или даже их повреждению.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Процедура сброса давления топлива
- крышка заливной горловины
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 1 шагов
-

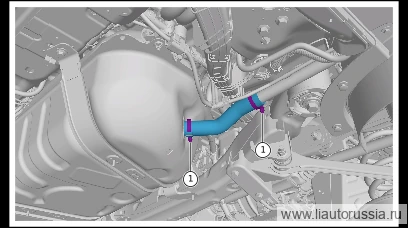

Ослабьте крепёжный хомут шлангового соединения червячного типа A, снимите резиновый шланг.
🔧 головка 7 мм
Установка 1 шагов
-
Установите шланг, установите крепёжный червячный хомут шланга типа A.
🔧 торцевая головка 7 мм
