Компоненты топливной системы в сборе — Топливный насос в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно сгибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | CHJ-1100000 | Инструмент для снятия/установки стопорного кольца топливного насоса |  | Разборка/сборка стопорного кольца топливного насоса |
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Процедура сброса давления топлива
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Разборка/сборка узла топливного бака в сборе
Снятие 5 шагов
-

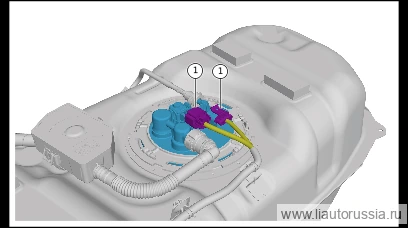

Отсоедините разъём жгута проводов топливного насоса (2 шт.).
-

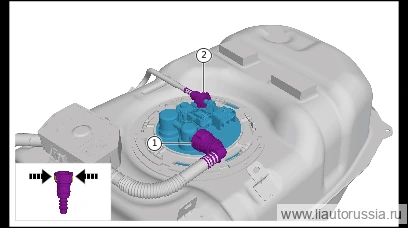

Используя клещи для быстроразъёмных соединений, разблокируйте разъём топливоподающей трубки топливного бака в сборе I, отсоедините топливоподающую трубку топливного бака в сборе I от топливного насоса в сборе.
-
Используя клещи для быстроразъёмных соединений, разблокируйте разъём корпуса топливного бака, отсоедините соединение корпуса топливного бака с топливным насосом в сборе.
-

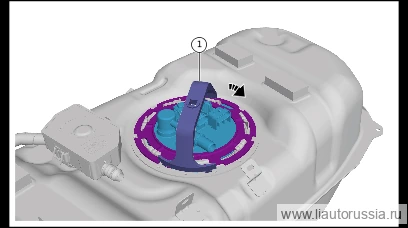

С помощью специального инструмента зафиксируйте его на стопорном кольце топливного насоса, поверните стопорное кольцо топливного насоса против часовой стрелки до упора, снимите стопорное кольцо топливного насоса.
🔧 CHJ-1100000 инструмент для демонтажа/монтажа стопорного кольца топливного насоса -
Снимите топливный насос в сборе.
Установка 4 шагов
-
Установите топливный насос в сборе в указанное монтажное положение (по меткам).
M01-11010006OПримечание. Уплотнительное кольцо типа M01-11010006O является деталью одноразового использования — после каждого демонтажа топливного насоса в сборе его необходимо заменить на новое. -
Установите специальный инструмент на патрон топливного насоса, поверните патрон по часовой стрелке до упора, убедитесь в наличии щелчка и в том, что патрон топливного насоса установлен надлежащим образом.
🔧 CHJ-1100000, инструмент для демонтажа и монтажа стопорного кольца топливного насоса -
В направлении, указанном стрелкой, соедините корпус топливного бака с топливным насосом в сборе. 2. В направлении, указанном стрелкой, соедините топливоподающую трубку топливного бака I в сборе с топливным насосом в сборе.
Примечание- При соединении запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините до упора, до щелчка.
-
Подсоедините разъём жгута проводов топливного насоса (2 шт.).
