Компоненты в сборе топливной системы — Топливная трубка бака в сборе I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно сгибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Процедура сброса давления топлива
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Разборка/сборка узла топливного бака в сборе
Снятие 2 шагов
-

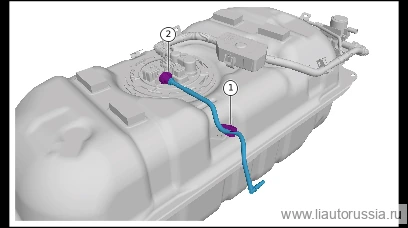

Используя клещи для быстроразъёмных соединений, разблокируйте разъём топливоподающей трубки топливного бака в сборе I, отсоедините топливоподающую трубку топливного бака в сборе I от топливного насоса в сборе.
-
Отсоедините крепёжный фиксатор топливоподающей трубки топливного бака I в сборе (1 шт.), снимите топливоподающую трубку топливного бака I в сборе.
Установка 2 шагов
-
Установите крепёжную защёлку топливоподающей трубки бака в сборе I (1 шт.).
-
Установите топливоподающую трубку топливного бака I в сборе, подсоедините топливоподающую трубку топливного бака I в сборе к топливному насосу в сборе.
Примечание- При подсоединении запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините до упора, до щелчка.
