Двойной хомут трубки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте контакта топлива с кожей.
После отсоединения топливной магистрали необходимо загерметизировать её разъёмы, чтобы предотвратить попадание посторонних частиц в топливную систему и избежать засорения топливных магистралей, нарушения нормальной работы или повреждения компонентов топливной системы.

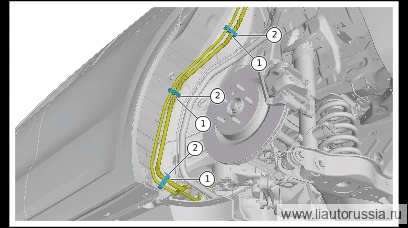

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Колесо в сборе
- Левая задняя колёсная арка
Снятие 2 шагов
-
Разблокируйте двойной хомут трубок, отсоедините двойной хомут трубок от трубки продувки адсорбера I в сборе и вентиляционной трубки топливного бака II.
-
Снимите двойной хомут трубки.
Установка 2 шагов
-
Установите двойной хомут трубок.
-
Подсоедините двойной хомут трубки к трубке продувки адсорбера в сборе I и вентиляционной трубке топливного бака II, зафиксируйте двойной хомут трубки.
