Индикатор зарядного порта
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

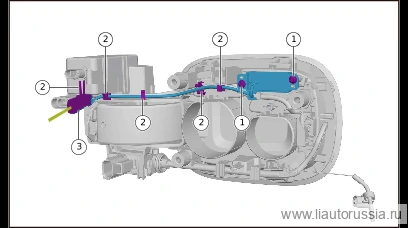

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- Правый задний подкрылок
Снятие 5 шагов
-

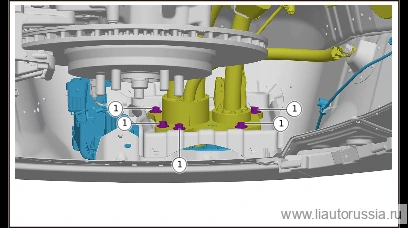

Выверните крепёжные болты (5 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, отсоедините высоковольтный жгут проводов зарядки переменного/постоянного тока в сборе от патрубка зарядного порта в сборе.
🔧 головка 10 мм -

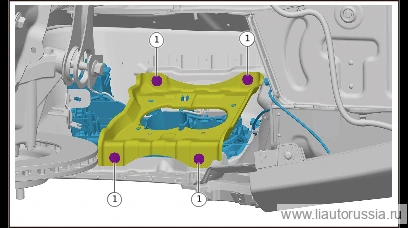

Выверните крепёжные болты (4 шт.) сварного узла в сборе монтажной панели зарядного гнезда, снимите сварной узел в сборе монтажной панели зарядного гнезда.
🔧 головка 10 мм -
Отсоедините разъём (1 шт.) жгута проводов кузова от индикатора зарядного порта.
-
Отсоедините крепёжную защёлку (5 шт.) индикатора зарядного порта.
-
Выверните крепёжный винт индикатора зарядного порта (2 шт.), снимите индикатор зарядного порта.
🔧 Головка-бита T25
Установка 5 шагов
-
Установите индикатор зарядного порта, установите крепёжный винт индикатора зарядного порта (2 шт.). X01-89274016Самонарезающий винт с внутренним шестигранным звёздообразным шлицем, цилиндрической головкой и фланцем Момент затяжки: 1±0.5 Н·м
⚙︎ 1±0.5 Н·м🔧 Торцовая головка с битой T25X01-89274016 -
Установите фиксирующую защёлку индикатора зарядного порта (5 шт.).
-
Установите разъём(1 шт.), соединяющий жгут проводов кузова и индикатор зарядного порта.
-
Установите сварной узел монтажной панели зарядного гнезда в сборе, установите крепёжные болты (4 шт.) сварного узла монтажной панели зарядного гнезда в сборе. Комплект: болт с шестигранной головкой Q140B0616F38L и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите высоковольтный жгут проводов зарядки переменным/постоянным током в сборе, установите крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (5 шт.). Комбинированный болт с шестигранной головкой Q146B0622F62L, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите индикатор зарядного порта, установите крепёжный винт индика… | 1±0.5 Н·м |
| Установите сварной узел монтажной панели зарядного гнезда в сборе, уст… | 9±1 Н·м |
| Установите высоковольтный жгут проводов зарядки переменным/постоянным… | 9±1 Н·м |
