Подушка сиденья второго ряда в сборе — жгут проводов подушки сиденья второго ряда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
При демонтаже/монтаже не допускайте повреждения элементов салона.

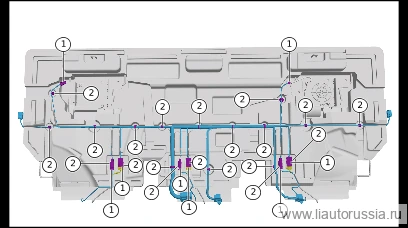

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
Снятие 2 шагов
-
Отсоедините разъём (6 шт.) жгута проводов подушки сиденья второго ряда.
-
Отсоедините фиксирующую защёлку (20 шт.) жгута проводов подушки сиденья второго ряда, извлеките жгут проводов подушки сиденья второго ряда.
Установка 2 шагов
-
Установите жгут проводов подушки сиденья второго ряда, установите фиксатор (20 шт.) жгута проводов подушки сиденья второго ряда.
-
Установите разъём(6 шт.) жгута проводов подушки сиденья второго ряда.
