Подушка сиденья второго ряда в сборе — предварительно смонтированный чехол подушки с пенонаполнителем второго ряда в сборе

Сиденья второго ряда · Li L6 2024 · стр. 3245–3246 оригинала
6 шагов снятия6 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подушка сиденья второго ряда в сборе — предварительно смонтированный чехол подушки с пенонаполнителем второго ряда в сборе

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе

Снятие 6 шагов

  1. Шаг 1

    Отсоедините соединение упругой защёлки (5 шт.) панели выключателей правой стороны с кронштейном панели выключателей правой стороны.

    одноразовая деталь
    Примечание. Упругая защёлка является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью.

  2. Отсоедините разъём(1 шт.) выключателя сиденья с электроприводом правой стороны второго ряда.

  3. Шаг 3

    Отсоедините соединение упругой защёлки (5 шт.) панели выключателей левой стороны в сборе с кронштейном панели выключателей левой стороны.

    одноразовая деталь
    Примечание. Упругая защёлка является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью.

  4. Отсоедините разъём (1 шт.) выключателя электропривода сиденья второго ряда слева.

  5. Шаг 5

    Отсоедините фиксатор(38 шт.) предварительно собранного узла поролона с чехлом подушки сиденья второго ряда.

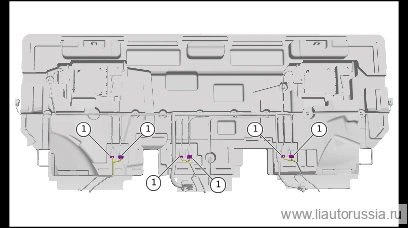

  6. Шаг 6

    Отсоедините разъём (6 шт.) предварительно смонтированного чехла подушки с пенонаполнителем второго ряда в сборе, снимите предварительно смонтированный чехол подушки с пенонаполнителем второго ряда в сборе.

Установка 6 шагов

  1. Шаг 1

    Установите предварительно собранный узел обивки подушки второго ряда с поролоном в сборе, установите разъём (6 шт.) предварительно собранного узла обивки подушки второго ряда с поролоном в сборе.

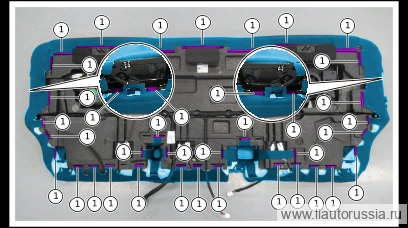

  2. Шаг 2

    Установите фиксатор (38 шт.) предустановленного узла обивки с поролоном подушки сиденья второго ряда в сборе.

  3. Шаг 3

    Подсоедините разъём (1 шт.) выключателя сиденья с электроприводом левой стороны второго ряда.

  4. Подсоедините упругий зажим(5 шт.) левой панели выключателей в сборе к кронштейну левой панели выключателей.

  5. Шаг 5

    Установите разъём (1 шт.) выключателя электропривода правого сиденья второго ряда.

  6. Установите соединение пружинной защёлки (5 шт.) правой панели выключателей с кронштейном правой панели выключателей.
