Подушка сиденья второго ряда в сборе — кронштейн правой панели выключателей
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
Снятие 4 шагов
-
Отсоедините соединение упругой защёлки (5 шт.) панели выключателей правой стороны в сборе с кронштейном панели выключателей правой стороны.
одноразовая детальПримечание. Упругая защёлка является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью. -
Отсоедините разъём(1 шт.) выключателя сиденья с электроприводом правой стороны второго ряда.
-

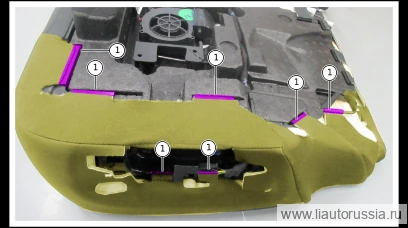

Отсоедините фиксатор(7 шт.) предварительно собранного узла поролона с чехлом подушки сиденья второго ряда.
-
Выверните крепёжный винт (4 шт.) кронштейна правой панели выключателей, снимите кронштейн правой панели выключателей.
🔧 торцевая головка T25
Установка 4 шагов
-
Установите правый кронштейн правой панели выключателей, установите крепёжный винт (4 шт.) кронштейна правой панели выключателей. Момент затяжки: 3±0.5 Н·м
⚙︎ 3±0.5 Н·м🔧 головка под биту T25 -
Установите фиксатор (7 шт.) предустановленного узла обивки с поролоном подушки сиденья второго ряда в сборе.
-
Установите разъём (1 шт.) выключателя электропривода правого сиденья второго ряда.
-
Подсоедините упругий зажим(5 шт.) правой панели выключателей в сборе к кронштейну правой панели выключателей.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый кронштейн правой панели выключателей, установите кре… | 3±0.5 Н·м |
