Компонент каркаса водительского сиденья — вентилятор вентиляции подушки сиденья
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- мягкий подголовник
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
Снятие 3 шагов
-

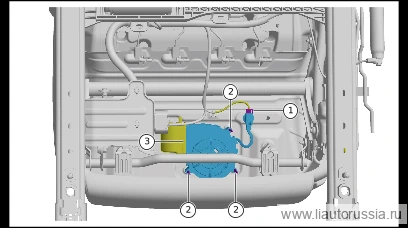

Отсоедините разъёмы (1 шт.) вентилятора вентиляции подушки сиденья и жгута проводов водительского сиденья в сборе.
-
Отсоедините крепёжные штифты (3 шт.) вентилятора вентиляции подушки сиденья от каркаса подушки водительского сиденья в сборе.
-
Отсоедините вентилятор вентиляции подушки сиденья от соединительной детали.
Установка 3 шагов
-
Отсоедините вентилятор вентиляции подушки сиденья от соединительной детали.
-
Отсоедините крепёжные штифты (3 шт.) вентилятора вентиляции подушки сиденья от каркаса подушки водительского сиденья в сборе.
-
Отсоедините разъёмы (1 шт.) вентилятора вентиляции подушки сиденья и жгута проводов водительского сиденья в сборе.
