Компонент каркаса водительского сиденья — фиксатор ремня безопасности переднего ряда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
Снятие 3 шагов
-

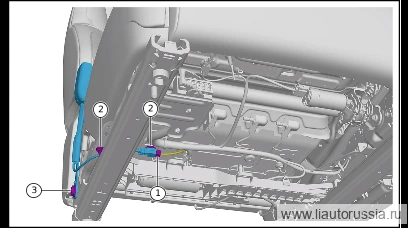

Отсоедините разъём (1 шт.) жгута проводов сиденья от фиксатора ремня безопасности переднего ряда в сборе.
-
Отсоедините крепёжный фиксатор (2 шт.) фиксатора ремня безопасности переднего ряда.
-
Выверните крепёжный болт (1 шт.) фиксатора ремня безопасности переднего ряда, снимите фиксатор ремня безопасности переднего ряда в сборе.
🔧 торцевая головка с отвёрткой T40
Установка 3 шагов
-
Установите крепёжные болты (1 шт.) фиксатора ремня безопасности переднего ряда в сборе. Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 отвёрточная головка T40 -
Установите фиксатор (2 шт.) крепления фиксатора ремня безопасности переднего ряда.
-
Подсоедините разъём (1 шт.) между фиксатором ремня безопасности переднего ряда и жгутом проводов сиденья.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты (1 шт.) фиксатора ремня безопасности передн… | 45±5 Н·м |
