Соединительная пластина заднего подрамника, левая задняя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 3 шагов
-

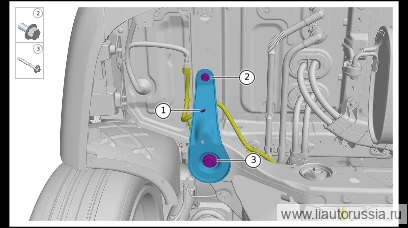

Отсоедините фиксирующую защёлку разъёма жгута проводов заднего электродвигателя в сборе (1 шт.).
-
Выверните крепёжные болты левой задней соединительной пластины заднего подрамника (1 шт.).
🔧 головка Внимание: M01-89010048 болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммM01-89010048одноразовая деталь -
Выверните крепёжный болт соединительной пластины заднего подрамника (левой задней) (1 шт.), снимите соединительную пластину заднего подрамника (левую заднюю).
🔧 головка Внимание: X01-89185070 комплект болта с шестигранным фланцем и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 21 ммX01-89185070одноразовая детальПримечание. Перед разборкой/сборкой зафиксируйте задний подрамник в сборе с помощью подпорного приспособления, чтобы избежать его провисания.
Установка 3 шагов
-

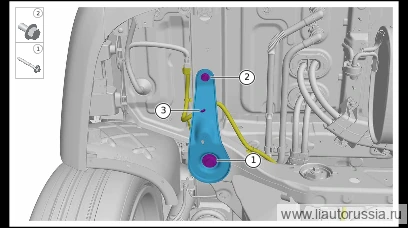

Установите соединительную пластину заднюю левую заднего подрамника, установите фиксирующий болт соединительной пластины задней левой заднего подрамника (1 шт.). X01-89185070 Шестигранный фланцевый болт Момент затяжки: 240±20 Н·м
⚙︎ 240±20 Н·м🔧 головка Примечание: X01-89185070 комбинация шестигранного фланцевого болта и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 21 ммX01-89185070одноразовая детальПримечание. Перед разборкой/сборкой зафиксируйте задний подрамник в сборе с помощью подпорного приспособления, чтобы избежать проседания заднего подрамника в сборе. -
Установите фиксирующий болт соединительной пластины заднего подрамника левой задней (1 шт.). M01-89010048 Болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м Используйте
⚙︎ 75±5 Н·м🔧 головка Внимание: M01-89010048 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммM01-89010048одноразовая деталь -
Установите фиксирующую защёлку разъёма жгута проводов заднего электродвигателя в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите соединительную пластину заднюю левую заднего подрамника, ус… | 240±20 Н·м |
| Установите фиксирующий болт соединительной пластины заднего подрамника… | 75±5 Н·м |
