Левый задний поворотный кулак в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- Стопорная гайка приводного вала
- Выпрессуйте левый задний приводной вал из ступичного подшипника
- Компоненты заднего тормоза — задний тормозной диск
- Демонтаж/монтаж левого заднего поворотного кулака с узлом подшипника ступицы
Снятие 3 шагов
-
Выверните крепёжный болт двухканального датчика скорости вращения колеса (левый задний) (1 шт.), снимите двухканальный датчик скорости вращения колеса (левый задний).
🔧 головка-бита T30 -

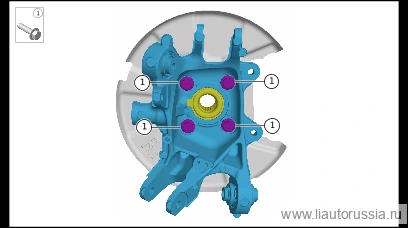

Выверните крепёжный болт поворотного кулака в сборе (левый задний) (4 шт.), снимите ступичный подшипниковый узел в сборе (левый задний).
🔧 головка 18 мм -
Выверните фиксирующий болт заднего левого пыльника (4 шт.), снимите задний левый пыльник.
🔧 головка Примечание: Q140B0612F70L комбинация шестигранного болта с головкой и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь
Установка 3 шагов
-
Установите пыльник левый задний на поворотный кулак левый задний в сборе, установите фиксирующий болт пыльника левого заднего (4 шт.). Болт с шестигранной головкой в комплекте с плоской шайбой Q140B0612F70L Момент затяжки: 9±1 Н·м Используйте
⚙︎ 9±1 Н·м🔧 головка Внимание: болт с шестигранной головкой в комплекте с плоской шайбой Q140B0612F70L является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммодноразовая деталь -
Установите ступичный подшипниковый узел в сборе (левый задний), установите крепёжные болты ступичного подшипникового узла в сборе (левый задний) (4 шт.). W01-89186125 болт с шестигранной фланцевой головкой Момент затяжки: 70 Н·м+90°
⚙︎ 70 Н·м+90°🔧 головка 18 ммW01-89186125 -
Установите двухчиповый датчик скорости вращения колеса (левый задний), установите крепёжный болт двухчипового датчика скорости вращения колеса (левый задний) (1 шт.). Q215B0612T1F61S винт с цилиндрической головкой и внутренним шлицем Torx (звёздообразным) Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка-бита T30
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите пыльник левый задний на поворотный кулак левый задний в сбо… | 9±1 Н·м |
| Установите ступичный подшипниковый узел в сборе (левый задний), устано… | 70 Н·м+90° |
| Установите двухчиповый датчик скорости вращения колеса (левый задний),… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
- Калибровка лидара - MAX
