Компоненты заднего тормоза — правый суппорт в сборе (без MGU)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- Компоненты заднего тормоза — MGU в сборе
Снятие 2 шагов
-

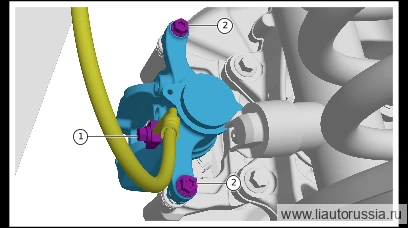

Выверните крепёжный болт (1 шт.) правого заднего тормозного шланга, отсоедините правый задний тормозной шланг от правого заднего тормозного суппорта в сборе. X01-90000279 винт-штифт
🔧 торцевая головка 11 ммX01-90000279 -
Выверните соединительный винт-шплинт правого суппорта в сборе с кронштейном в сборе (2 шт.), снимите правый суппорт в сборе (без MGU).
🔧 головка 13 мм
Установка 2 шагов
-
Установите правый суппорт, подузел в сборе (без MGU), установите штифтовые болты соединения правого суппорта, подузел в сборе, с кронштейном, подузел в сборе (2 шт.). X01-90000279 Штифтовой болт Момент затяжки: 27±5 Н·м
⚙︎ 27±5 Н·м🔧 торцевая головка 13 ммX01-90000279 -
Выверните крепёжный болт(1 шт.) правого заднего тормозного шланга, отсоедините правый задний тормозной шланг от правого заднего тормозного суппорта в сборе. Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый суппорт, подузел в сборе (без MGU), установите штифт… | 27±5 Н·м |
| Выверните крепёжный болт(1 шт.) правого заднего тормозного шланга, отс… | 39±2 Н·м |
