Компоненты заднего тормоза — MGU в сборе

Рабочая тормозная система · Li L6 2024 · стр. 1151–1152 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 4

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Подъём и опускание автомобиля
  4. Колесо в сборе

Снятие 2 шагов

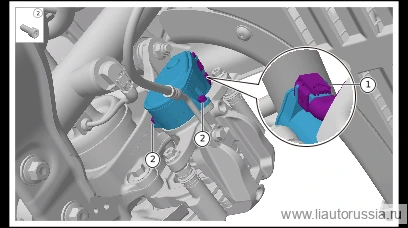

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов датчика скорости вращения правого заднего колеса от MGU в сборе.

  2. Выверните крепёжный винт-штифт (2 шт.) блока MGU в сборе, снимите блок MGU в сборе.

    🔧 торцевая головка-бита T30

Установка 2 шагов

  1. Шаг 1

    Установите MGU в сборе, вверните крепёжный винт-шплинт MGU в сборе (2 шт.). Момент затяжки: затянуть до упора

    🔧 бита-головка T30

  2. Подсоедините разъём (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса к MGU в сборе.
