Компоненты управления тормозной системой — кронштейн RBU
Рабочая тормозная система · Li L6 2024 · стр. 1274–1275 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- RBU резервный тормозной блок
- амортизирующая прокладка ESP
Снятие 1 шагов
-

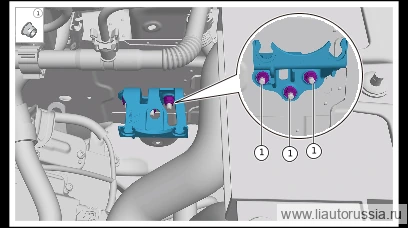

Выверните крепёжную гайку (1 шт.) кронштейна RBU, снимите кронштейн RBU.
🔧 торцевая головка Внимание: стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33808T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммодноразовая деталь
Установка 1 шагов
-
Установите кронштейн RBU, установите крепёжную гайку кронштейна RBU (1 шт.). Q33808T13F70 — стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33808T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой 13 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн RBU, установите крепёжную гайку кронштейна RBU (1… | 23±2 Н·м |
