RBU резервный тормозной блок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 4 шагов
-
Отсоедините разъём жгута проводов резервного тормозного блока RBU (1 шт.).
-

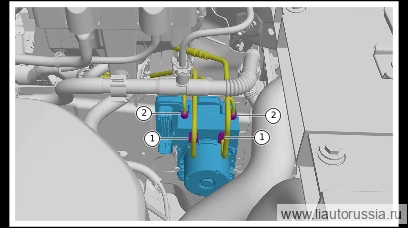

Выверните крепёжную гайку(2 шт.) жгута тормозных трубок, отсоедините жгут тормозных трубок от резервного тормозного блока RBU.
🔧 гаечный ключ рожково-накидной 14 мм -
Выверните крепёжную гайку(2 шт.) жгута тормозных трубок, отсоедините жгут тормозных трубок от резервного тормозного блока RBU.
🔧 гаечный ключ рожково-накидной 11 мм -

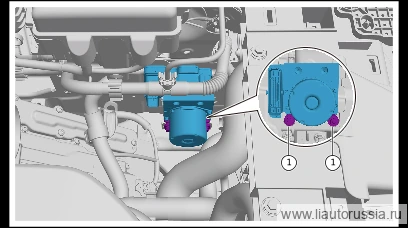

Выверните крепёжную гайку резервного тормозного блока RBU (2 шт.), снимите резервный тормозной блок RBU.
🔧 головка 10 мм
Установка 4 шагов
-
Установите RBU резервный тормозной блок, установите крепёжные гайки RBU резервного тормозного блока (2 шт.). Момент затяжки: 8±2 Н·м
⚙︎ 8±2 Н·м🔧 торцевая головка 10 мм -
Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ 11 мм -
Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожковый гаечный ключ 14 мм -

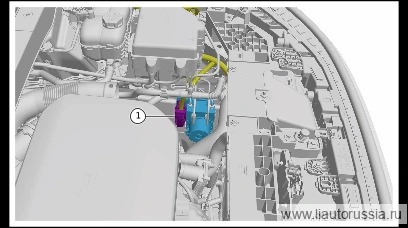

Подсоедините разъём(1 шт.) жгута проводов резервного тормозного блока RBU.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите RBU резервный тормозной блок, установите крепёжные гайки RB… | 8±2 Н·м |
| Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку,… | 16±2 Н·м |
| Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку,… | 18±2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены резервного тормозного блока RBU
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
