Деталь заднего тормоза — кронштейн
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- правая задняя тормозная колодка в сборе
Снятие 1 шагов
-

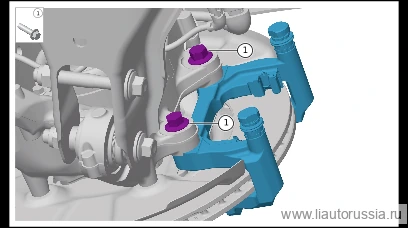

Выверните крепёжный болт(2 шт.) кронштейна правого заднего тормозного суппорта (подузел в сборе), снимите кронштейн (правый задний).
🔧 насадка-бита Внимание: W01-89148127 комплект «винт с цилиндрической головкой и внутренним шестигранником-звёздочкой + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью T60W01-89148127одноразовая деталь
Установка 1 шагов
-
Установите кронштейн (правый задний), установите крепёжный болт (2 шт.) подузла кронштейна правого заднего тормозного суппорта в сборе. Q1841245TF61 болт с шестигранной головкой и фланцем Момент затяжки: 45 Н·м+45°
⚙︎ 45 Н·м+45°🔧 торцевая головка-бита Внимание: болт с шестигранной головкой и фланцем Q1841245TF61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью T60Q1841245TF61одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн (правый задний), установите крепёжный болт (2 шт.… | 45 Н·м+45° |
