Правая задняя тормозная колодка в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 3 шагов
-

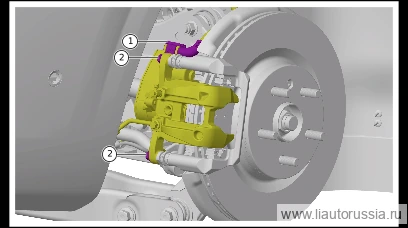

Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
-
Выверните крепёжный болт корпуса правого заднего тормозного суппорта в сборе (2 шт.), отсоедините корпус правого заднего тормозного суппорта в сборе от кронштейна правого заднего тормозного суппорта в сборе.
🔧 головка Примечание: с помощью крюка подвесьте корпус правого заднего тормозного суппорта в сборе на раме кузова 13 мм -
Снимите узел задних тормозных колодок в направлении, указанном стрелкой.
Установка 3 шагов
-
Установите узел задних тормозных колодок (правый задний) по направлению стрелки.
Примечание. При установке новых тормозных колодок необходимо вдавить поршень тормозного суппорта в крайнее положение. -
Соедините корпус правого заднего тормозного суппорта (подузел в сборе) с кронштейном правого заднего тормозного суппорта (подузел в сборе), установите крепёжный болт(2 шт.) корпуса правого заднего тормозного суппорта (подузел в сборе). Момент затяжки: 27±5 Н·м
⚙︎ 27±5 Н·м🔧 головка 13 мм -
Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Соедините корпус правого заднего тормозного суппорта (подузел в сборе)… | 27±5 Н·м |
