Деталь переднего тормоза — кронштейн
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки нажмите с усилием на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- После завершения установки опустите автомобиль, чтобы он встал на колёса, при этом не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Колесо в сборе
- правая передняя тормозная колодка в сборе
Снятие 1 шагов
-

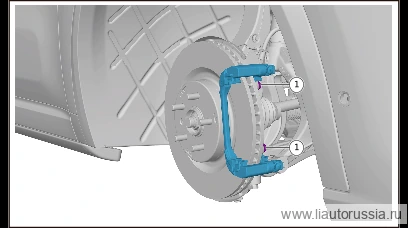

Выверните крепёжный болт (2 шт.) подузла кронштейна переднего тормозного суппорта в сборе (правого), снимите подузел кронштейна переднего тормозного суппорта в сборе (правый).
🔧 торцевая головка Внимание: болт с шестигранной головкой и фланцем Q1851440TF61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 18 ммQ1851440TF61одноразовая деталь
Установка 1 шагов
-
Установите кронштейн переднего тормозного суппорта в сборе (правый), вверните крепёжный болт кронштейна переднего тормозного суппорта в сборе (правого) (2 шт.). Q1851440TF61 болт с шестигранной головкой и фланцем Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 головка Примечание: Q1851440TF61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 18 ммQ1851440TF61одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн переднего тормозного суппорта в сборе (правый), в… | 75 Н·м+45° |
