Правая передняя тормозная колодка в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.

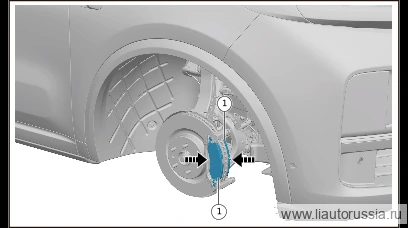

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 4 шагов
-

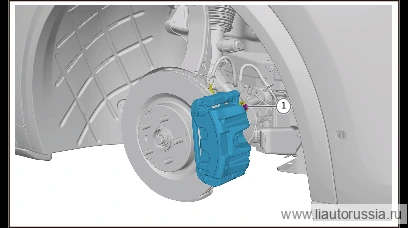

Выверните крепёжный болт правого переднего тормозного шланга (1 шт.), отсоедините правый передний тормозной шланг от правого переднего тормозного суппорта в сборе.
🔧 торцевая головка 11 мм -
Выверните крепёжный винт-шплинт корпуса правого переднего тормозного суппорта в сборе (2 шт.), в направлении, указанном стрелкой, отсоедините корпус правого переднего тормозного суппорта в сборе от кронштейна переднего тормозного суппорта в сборе.
🔧 головка 13 мм -
Снимите узел правых передних тормозных колодок по направлению стрелки.
-
Справочное видео
Установка 3 шагов
-
Установите узел тормозных колодок (правый передний) в направлении, указанном стрелкой.
Примечание- При установке новых тормозных колодок необходимо вдавить поршень тормозного суппорта в крайнее положение.
- После установки фрикционной накладки на место снимите защитную плёнку с поверхности двустороннего скотча.
-
В направлении, указанном стрелкой, подсоедините корпус правого переднего тормозного суппорта в сборе к кронштейну правого переднего тормозного суппорта в сборе, вверните крепёжный винт-шплинт корпуса правого переднего тормозного суппорта в сборе (2 шт.). LAA-90000326 винт-шплинт Момент затяжки: 70±7 Н·м
⚙︎ 70±7 Н·м🔧 головка 13 мм -
Подсоедините правый передний тормозной шланг к правому переднему тормозному суппорту в сборе, установите крепёжный болт правого переднего тормозного шланга (1 шт.). X01-35060006 Крепёжный болт левого переднего тормозного шланга Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 торцевая головка 11 ммX01-35060006
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| В направлении, указанном стрелкой, подсоедините корпус правого передне… | 70±7 Н·м |
| Подсоедините правый передний тормозной шланг к правому переднему тормо… | 37±2 Н·м |
