Ремень безопасности левой стороны переднего ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
- Если какой-либо компонент узла ремня безопасности неисправен, не производите ремонт — замените весь узел ремня безопасности целиком.
- При демонтаже разъёма жгута проводов преднатяжителя ремня безопасности вставьте в паз шлицевую отвёртку, обмотанную изоляционной лентой, поддёньте фиксатор и снимите разъём жгута проводов.
- Для подсоединения разъёма жгута проводов преднатяжителя ремня безопасности приподнимите фиксатор, установите разъём жгута проводов, затем вдавите фиксатор в разъём жгута проводов; после завершения установки проверьте, полностью ли вдавлен фиксатор.
- Обязательно следите за тем, чтобы при демонтаже/монтаже не повредить элементы салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Регулировка положения сиденья водителя в сборе
- Аккумулятор книга владельца
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
- облицовка левого порога в сборе
Снятие 3 шагов
-
Выверните фиксирующий болт (1 шт.) ремня безопасности переднего ряда (левая сторона) в сборе.
🔧 торцевая головка 14 мм -

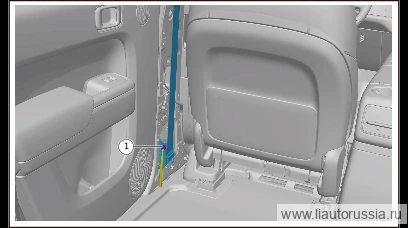

Отсоедините разъём жгута проводов ремня безопасности переднего ряда, левая сторона, в сборе (1 шт.).
-

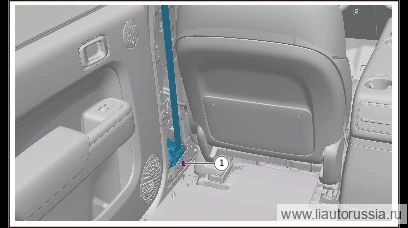

Выверните крепёжный болт (1 шт.) ремня безопасности переднего ряда слева в сборе, снимите ремень безопасности переднего ряда слева в сборе.
🔧 торцевая головка 14 мм
Установка 3 шагов
-
Установите ремень безопасности переднего ряда (левая сторона) в сборе, заверните крепёжный болт ремня безопасности переднего ряда (левая сторона) в сборе (1 шт.). X01-58000031 Крепёжный болт ретрактора ремня безопасности Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 14 ммX01-58000031 -
Подсоедините разъём (1 шт.) жгута проводов ремня безопасности переднего ряда (левая сторона) в сборе.
-
Установите фиксирующий болт втягивающего устройства ремня безопасности переднего ряда слева (1 шт.). Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 14 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ремень безопасности переднего ряда (левая сторона) в сборе,… | 45±5 Н·м |
| Установите фиксирующий болт втягивающего устройства ремня безопасности… | 45±5 Н·м |
