Регулятор высоты в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
- облицовка левого порога в сборе
Снятие 3 шагов
-

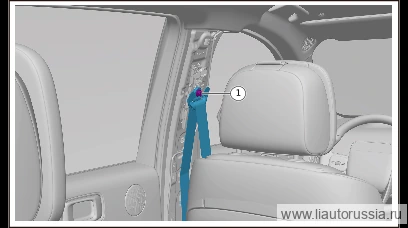

Выверните фиксирующий болт (1 шт.) ремня безопасности переднего ряда (левая сторона) в сборе.
🔧 торцевая головка 14 мм -
Выверните фиксирующий болт (1 шт.) регулятора высоты переднего сиденья (левый передний).
🔧 бита-головка T50 -

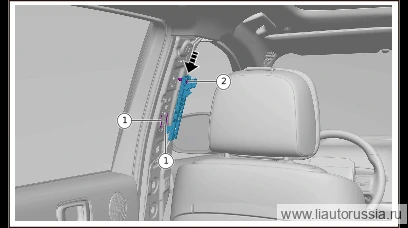

С помощью инструмента слегка поддев, извлеките регулятор высоты ремня безопасности переднего ряда (левый передний), отделив болт от резьбового отверстия, затем в направлении, указанном стрелкой, вытяните регулятор высоты ремня безопасности переднего ряда (левый передний) из монтажного отверстия.
Примечание. Крепёжный болт регулятора высоты ремня безопасности переднего ряда (левый передний) и сам регулятор высоты ремня безопасности переднего ряда (левый передний) являются единым узлом, раздельная разборка не допускается.
Установка 3 шагов
-
Вставьте нижний конец регулятора высоты ремня безопасности переднего ряда (левый передний) в монтажное отверстие, установите регулятор высоты ремня безопасности переднего ряда (левый передний) в направлении, указанном стрелкой.
Примечание. Крепёжный болт регулятора высоты ремня безопасности переднего ряда (левый передний) и сам регулятор высоты ремня безопасности переднего ряда (левый передний) являются единой деталью, раздельная разборка не допускается. -
Установите крепёжный болт (1 шт.) регулятора высоты переднего ряда (левый передний). X01-58000014регулятор высоты переднего ряда Момент затяжки: 30±5 Н·м
⚙︎ 30±5 Н·м🔧 головка-бита T50X01-58000014 -
Установите фиксирующий болт втягивающего устройства ремня безопасности переднего ряда слева (1 шт.). Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 14 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (1 шт.) регулятора высоты переднего ряда (ле… | 30±5 Н·м |
| Установите фиксирующий болт втягивающего устройства ремня безопасности… | 45±5 Н·м |
