Трос наружного открывания правой задней двери

Фурнитура правой задней двери · Li L6 2024 · стр. 1931–1932 оригинала
6 шагов снятия6 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Трос наружного открывания правой задней двери

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
  5. облицовка подлокотника правой задней двери в сборе
  6. Узел декоративной панели правой задней двери
  7. Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе
  8. Компоненты стекла и заглушки правой задней двери — задний направляющий рельс стекла правой задней двери в сборе

Снятие 6 шагов

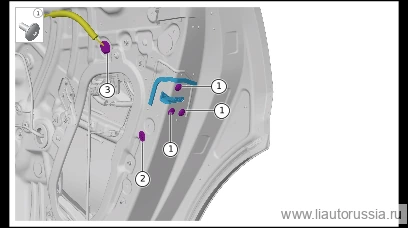

  1. Шаг 1

    Выверните фиксирующие винты (3 шт.) корпуса замка правой задней двери в сборе.

    🔧 головка отвёртки T30

  2. Отсоедините фиксирующую клипсу (1 шт.), соединяющую жгут проводов правой задней двери в сборе с правой дверью.

  3. Отсоедините заглушку троса внутреннего открывания задней двери (1 шт.) от правой задней двери, извлеките замок правой задней двери в сборе вместе с тросом наружного открывания правой задней двери, тросом внутреннего открывания правой двери и жгутом проводов правой задней двери.

  4. Шаг 4

    Отсоедините фиксирующую клипсу (5 шт.) троса наружного открывания правой задней двери.

  5. Шаг 5

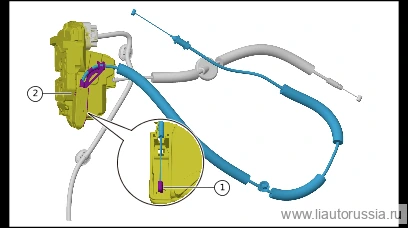

    Отсоедините защёлку (1 шт.) троса наружного открывания правой задней двери от корпуса замка правой задней двери в сборе.

  6. Отсоедините фиксатор соединения троса наружного открывания правой задней двери с замком правой задней двери в сборе (1 шт.), снимите трос наружного открывания правой задней двери.

Установка 6 шагов

  1. Шаг 1

    Подсоедините трос наружного открывания правой задней двери к корпусу замка правой задней двери в сборе, установите соединительную защёлку (1 шт.).

  2. Шаг 2

    Установите защёлку (1 шт.) троса наружного открывания правой задней двери на корпус замка правой задней двери в сборе.

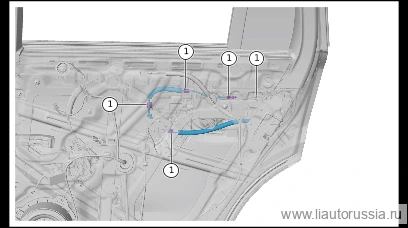

  3. Шаг 3

    Установите фиксирующую защёлку (5 шт.) троса наружного открывания правой задней двери.

  4. Шаг 4

    Установите узел корпуса замка правой задней двери в сборе на дверь, установите заглушку троса внутреннего открывания задней двери (1 шт.) на правую заднюю дверь.

  5. Установите фиксирующую клипсу (1 шт.), соединяющую жгут проводов правой задней двери в сборе с правой дверью.

  6. Заверните крепёжные винты замка правой задней двери в сборе (3 шт.). X01-89215617 Винт с полукруглой фланцевой головкой и внутренним шестигранным шлицем (Torx) Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 отвёрточная головка T30 Внимание: винт с полукруглой фланцевой головкой и внутренним шестигранным шлицем (Torx) X01-89215617 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой детальюX01-89215617одноразовая деталь

Моменты затяжки — сводка

ОперацияМомент
Заверните крепёжные винты замка правой задней двери в сборе (3 шт.). X…9±1 Н·м
