Ограничитель хода передней двери в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
5. Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
6. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
7. дверной фонарь
8. Снятие/установка узла облицовочной панели правой передней двери
9. малая водонепроницаемая плёнка правой передней двери в сборе

Снятие 2 шагов

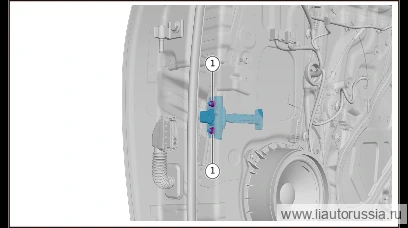

1.

   1

   Выверните крепёжные болты ограничителя передней двери в сборе (1 шт.).

   🔧 головка с битой T45

2.

   2

   Выверните крепёжные гайки ограничителя передней двери в сборе (2 шт.), снимите ограничитель передней двери в сборе.

   🔧 Головка торцевая Внимание: цельнометаллическая шестигранная фланцевая контргайка Q33006F71 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой гайкой 10 ммодноразовая деталь

Установка 2 шагов

1.

   1

   Установите ограничитель передней двери в сборе, установите крепёжные гайки (2 шт.) ограничителя передней двери в сборе. Q33006F71 цельнометаллическая шестигранная фланцевая стопорная гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка-бита Примечание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую гайку 10 ммодноразовая деталь

2.

   2

   Установите фиксирующие болты (1 шт.) ограничителя передней двери в сборе. Q1840820F38S болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка отвёртки T45 ммQ1840820F38S

Моменты затяжки — сводка
