Корпус замка правой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- дверной фонарь
- Снятие/установка узла облицовочной панели правой передней двери
- внутренний молдинг стекла правой передней двери
- водонепроницаемая плёнка правой передней двери в сборе
- стекло правой передней двери в сборе
- стеклоподъёмник правой передней двери с электроприводом в сборе
Снятие 6 шагов
-

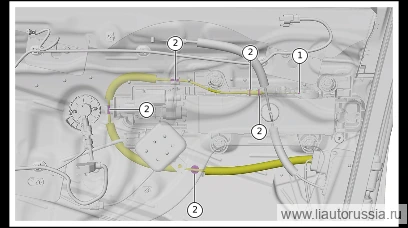

Отсоедините трос наружного открывания правой передней двери.
-
Отсоедините крепёжный фиксатор троса наружного открывания правой передней двери (4 шт.).
-
Отсоедините разъём жгута проводов замка правой передней двери в сборе (1 шт.).
-

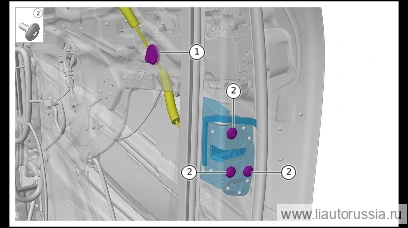

Отсоедините резиновую втулку троса внутреннего открывания передней двери.
-

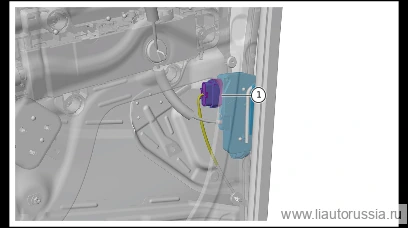

Выверните фиксирующие винты (3 шт.) корпуса замка правой передней двери в сборе, извлеките корпус замка правой передней двери в сборе.
🔧 головка отвёртки T30 -

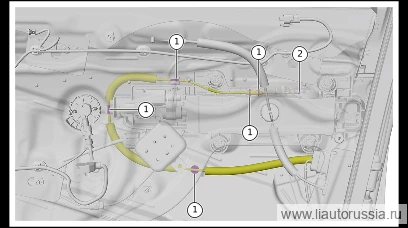

Отсоедините трос внутреннего открывания передней двери. 2. Отсоедините трос наружного открывания правой передней двери, снимите корпус замка правой передней двери в сборе.
Установка 7 шагов
-
Установите трос наружного открывания правой передней двери.
-
Установите трос внутреннего открывания передней двери.
-
Установите корпус замка правой передней двери в сборе, установите крепёжные винты (3 шт.) корпуса замка правой передней двери в сборе. X01-89215617 Винт с полукруглой головкой, фланцем и внутренним шестигранником Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка-бита T30X01-89215617 -
Установите резиновую втулку троса внутреннего открывания передней двери.
-
Подсоедините разъём жгута проводов замка правой передней двери в сборе (1 шт.).
-
Установите фиксирующую клипсу (4 шт.) троса наружного открывания правой передней двери.
-
Подсоедините трос наружного открывания правой передней двери.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус замка правой передней двери в сборе, установите креп… | 6±1 Н·м |
