Детали замка левой передней двери — личинка замка двери с аварийным ключом

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Выключатель стеклоподъёмника водительского сиденья в сборе
5. облицовка треугольного окна левой передней двери в сборе
6. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
7. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
8. дверной фонарь
9. Снятие и установка узла облицовки левой передней двери
10. Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
11. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
12. Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе
13. Компоненты стекла и заглушки левой передней двери — стеклоподъёмник левой передней двери с электроприводом в сборе

Снятие 7 шагов

1.

   1

   Отсоедините трос наружного открывания левой передней двери.
2. 2

   Отсоедините фиксирующий зажим (4 шт.) троса наружного открывания левой передней двери.

3.

   3

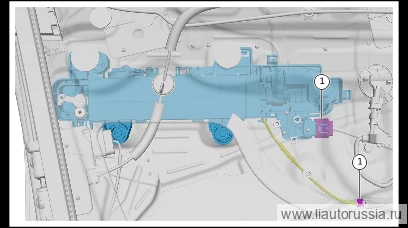

   Отсоедините разъём жгута проводов (2 шт.) скрытой наружной ручки левой передней двери в сборе.

4.

   4

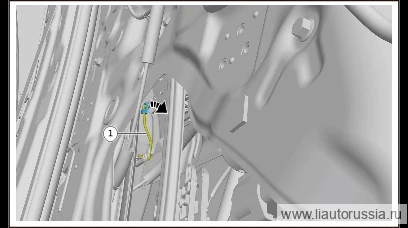

   По направлению стрелки отогните клипсу тяги личинки замка двери, отсоедините тягу личинки замка двери от личинки замка двери.

5.

   5

   Снимите накладку (2 шт.).

6.

   6

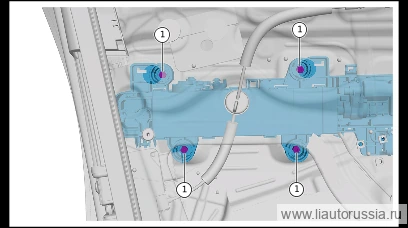

   Выверните крепёжные болты скрытой наружной ручки левой передней двери в сборе (4 шт.).

   🔧 головка 10 мм

7.

   7

   Выверните крепёжные винты (1 шт.) личинки замка двери, снимите личинку замка двери вместе с аварийным ключом.

   🔧 головка-бита T25

Установка 7 шагов

1.

   1

   Установите личинку замка двери с аварийным ключом, установите фиксирующие винты (1 шт.) личинки замка двери с аварийным ключом.

   🔧 головка отвёртки T25

2.

   2

   Установите крепёжные болты скрытой наружной ручки левой передней двери в сборе (4 шт.).

   🔧 головка с битой 10 мм

3.

   3

   Установите наклейку (2 шт.).

4.

   4

   Подсоедините тягу личинки замка двери к личинке замка двери с аварийным ключом, поверните фиксатор тяги личинки замка двери в направлении, указанном стрелкой.

5.

   5

   Подсоедините разъём жгута проводов скрытой наружной ручки левой передней двери в сборе (2 шт.).

6.

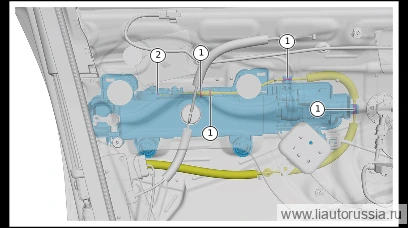

   6

   Установите фиксирующий зажим (4 шт.) троса наружного открывания левой передней двери.
7. 7

   Подсоедините трос наружного открывания левой передней двери.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены скрытой наружной ручки левой передней двери в сборе
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Процедура диагностики и калибровки наружной ручки двери
