Детали стекла и заглушки правой задней двери — передняя направляющая рельса стекла правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Узел декоративной панели правой задней двери
- Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
Снятие 3 шагов
-

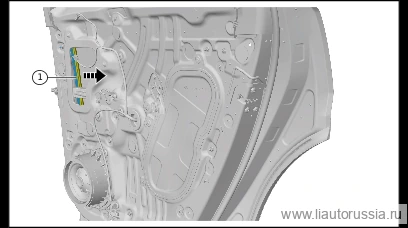

Отсоедините направляющий паз стекла правой задней двери в сборе в направлении, указанном стрелкой.
-
Выверните крепёжные гайки направляющей стекла правой задней двери в сборе (1 шт.).
🔧 головка 10 мм -
Выверните крепёжные болты (1 шт.) направляющей стекла правой задней двери в сборе, снимите направляющую стекла правой задней двери в сборе.
🔧 головка 10 мм
Установка 3 шагов
-

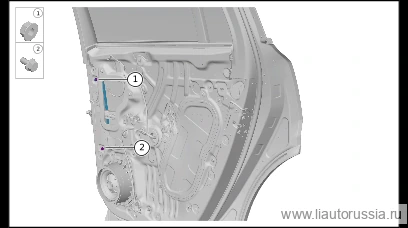

Установите направляющий рельс стекла правой задней двери в сборе, установите крепёжную гайку направляющего рельса стекла правой задней двери в сборе (1 шт.). Шестигранная фланцевая гайка Q32006F38 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите фиксирующие болты (1 шт.) направляющей стекла правой задней двери в сборе. Q1860612F36 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36 -

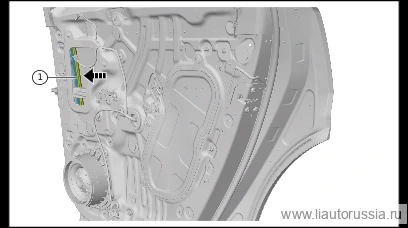

По направлению стрелки установите направляющую стекла правой задней двери в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите направляющий рельс стекла правой задней двери в сборе, уста… | 9±1 Н·м |
| Установите фиксирующие болты (1 шт.) направляющей стекла правой задней… | 9±1 Н·м |
