Монтажная панель зарядного гнезда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (карта IC) на низкое напряжение, в высоковольтных изоляционных перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Если защитное покрытие проводов высоковольтной бортовой электрической системы от истирания повреждено, либо сам провод повреждён вследствие внешнего воздействия (например, повреждён животными), провод необходимо немедленно заменить, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), провод необходимо немедленно заменить, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с тонкой пластиковой оболочкой.
- Обязательно следите за тем, чтобы при демонтаже/монтаже не повредить элементы отделки салона.
- В процессе демонтажа и установки высоковольтных компонентов лицо, имеющее IC-карту удостоверения электрика по низковольтным работам, должно надевать высоковольтные диэлектрические перчатки и одновременно обеспечивать собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Уплотнительная крышка розетки зарядки переменного тока
- Уплотнительная крышка розетки постоянного тока зарядки
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- Левая задняя колёсная арка
Снятие 3 шагов
-

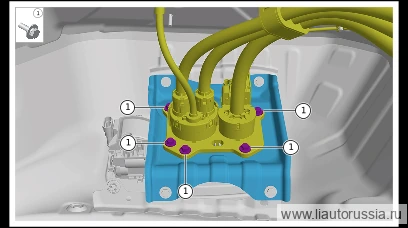

Выверните крепежные болты (5 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, отведите высоковольтный жгут проводов зарядки переменного/постоянного тока в сборе в сторону.
🔧 головка Внимание: комбинированный шестигранный болт, пружинная шайба и плоская шайба Q146B0622F62L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми 10 ммодноразовая деталь -

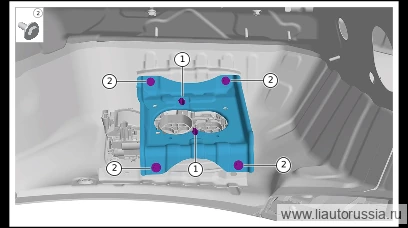

Выверните крепёжные болты (4 шт.) монтажной панели зарядного гнезда.
🔧 Головка 10 мм -
Отсоедините фиксатор (2 шт.) крышки зарядного лючка в сборе, снимите монтажную панель зарядного гнезда.
Установка 3 шагов
-
Установите монтажную панель разъёма зарядки, убедитесь, что фиксирующая защёлка (2 шт.) установлена в правильное положение.
-
Установите крепежные болты (4 шт.) монтажной панели зарядного гнезда. Комбинированный шестигранный болт и плоская шайба Q140B0616F38L
🔧 головка Внимание: комбинированный шестигранный болт и плоская шайба Q140B0616F38L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми 10 ммодноразовая деталь -
Установите высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе, установите крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (5 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите высоковольтный жгут проводов переменного/постоянного тока з… | 9±1 Н·м |
