Соединительная трубка водяного конденсатора и воздушного конденсатора

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный кожух двигателя в сборе
6. Воздушный фильтр в сборе
7. Подъём и опускание автомобиля
8. Демонтаж/монтаж узла переднего бампера в сборе
9. Откачка и заправка хладагента
10. Крепёжный кронштейн расширительного бачка двигателя (ДВС)

Снятие 13 шагов

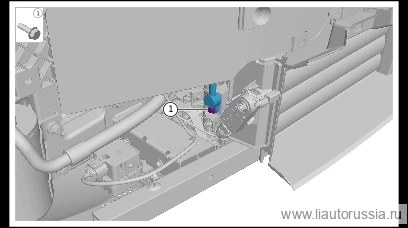

1.

   1

   Выверните крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора, отсоедините соединительную трубку водяного конденсатора и воздушного конденсатора от наружного теплообменника.

   🔧 головка 10 мм

2.

   2

   Снимите уплотнительное кольцо(1 шт.) соединительной трубки конденсатора жидкостного охлаждения и конденсатора воздушного охлаждения.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо O-образного сечения является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.
   • При разборке/сборке трубопровода необходимо избегать царапин в канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

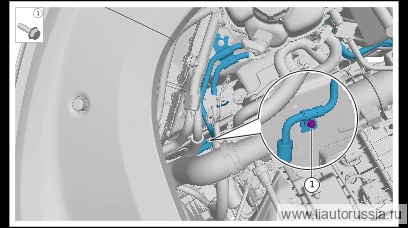

3.

   3

   Выверните крепёжный болт (1 шт.) соединительной трубки водяного и воздушного конденсаторов.

   🔧 торцевая головка 10 мм

4.

   4

   Отсоедините разъём жгута проводов (1 шт.) выпускной трубки компрессора в сборе.
5. 5

   Отсоедините фиксатор жгута проводов (1 шт.) выпускного трубопровода компрессора в сборе.

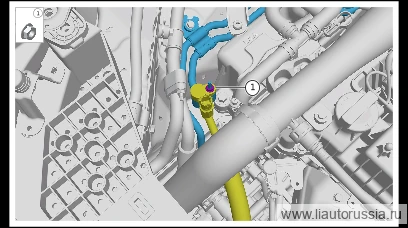

6.

   6

   Выверните крепёжные гайки (1 шт.) нагнетательной трубки компрессора в сборе, отсоедините нагнетательную трубку компрессора в сборе от соединительной трубки водяного конденсатора и воздушного конденсатора.

   🔧 головка 10 мм

7.

   7

   Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

   одноразовая деталь

   Примечание

   • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
   • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

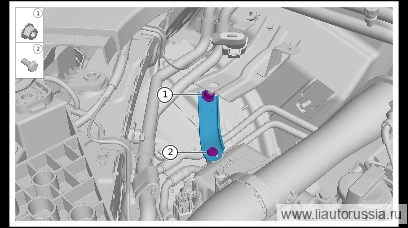

8.

   8

   Выверните крепёжные гайки (1 шт.) опорного кронштейна правой опоры силового агрегата в сборе.

   🔧 головка 15 мм
9. 9

   Выверните крепёжный винт (1 шт.) опорного кронштейна передней правой опоры силового агрегата в сборе, снимите опорный кронштейн передней правой опоры силового агрегата в сборе.

   🔧 головка-бита T25

10.

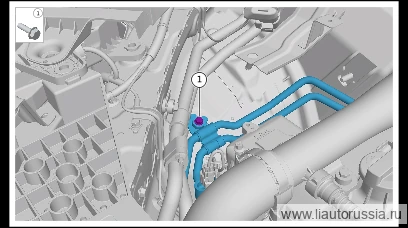

    10

    Выверните крепёжный болт (1 шт.) соединительной трубки водяного и воздушного конденсаторов.

    🔧 торцевая головка 10 мм

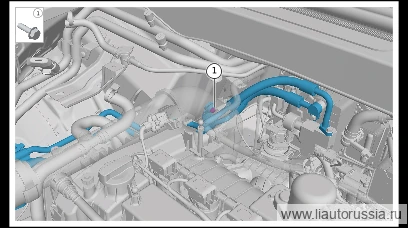

11.

    11

    Выверните крепёжный болт (1 шт.) соединительной трубки водяного и воздушного конденсаторов.

    🔧 торцевая головка 10 мм

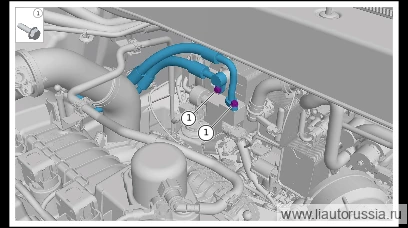

12.

    12

    Выверните крепёжные болты (2 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора, отсоедините соединительную трубку водяного конденсатора и воздушного конденсатора от интегрированного модуля управления температурным режимом, снимите соединительную трубку водяного конденсатора и воздушного конденсатора.

    🔧 головка 10 мм

13.

    13

    Снимите уплотнительное кольцо(2 шт.) соединительной трубки конденсатора жидкостного охлаждения и конденсатора воздушного охлаждения.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо O-образного сечения является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.
    • При разборке/сборке трубопровода необходимо избегать царапин в канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

Установка 13 шагов

1.

   1

   Установите новое уплотнительное кольцо (2 шт.) соединительной трубки жидкостного конденсатора и воздушного конденсатора.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.
   • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом повторно выполните проверку на утечку хладагента.

2.

   2

   Установите соединительную трубку водяного и воздушного конденсаторов, подсоедините соединительную трубку водяного и воздушного конденсаторов к интегрированному модулю управления температурой, установите крепёжный болт(ы) (2 шт.) соединительной трубки водяного и воздушного конденсаторов. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860620F61

3.

   3

   Установите крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860620F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860620F61

4.

   4

   Установите крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860620F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860620F61

5.

   5

   Установите крепёжный винт (1 шт.) опорного кронштейна передней правой опоры силового агрегата в сборе.

   🔧 головка-бита T25
6. 6

   Установите крепёжные гайки (1 шт.) опорного кронштейна правой передней опоры силового агрегата в сборе. X01-89340010 Комбинация шестигранной гайки и плоской шайбы Момент затяжки: 60±5 Н·м

   ⚙︎ 60±5 Н·м🔧 головка 15 ммX01-89340010

7.

   7

   Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
   • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

8.

   8

   Подсоедините выпускную трубку компрессора в сборе к соединительной трубке водяного конденсатора и воздушного конденсатора, установите крепёжную гайку (1 шт.) выпускной трубки компрессора в сборе. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм

9.

   9

   Установите фиксатор жгута проводов (1 шт.) выпускного трубопровода компрессора в сборе.
10. 10

    Подсоедините разъём (1 шт.) жгута проводов нагнетательной трубки компрессора в сборе.

11.

    11

    Установите крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860620F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860620F61

12.

    12

    Установите новое уплотнительное кольцо (1 шт.) соединительной трубки жидкостного конденсатора и воздушного конденсатора.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом повторно выполните проверку на утечку хладагента.

13.

    13

    Подсоедините соединительную трубку водяного и воздушного конденсаторов к наружному теплообменнику, установите крепёжный болт(ы) (1 шт.) соединительной трубки водяного и воздушного конденсаторов. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860620F61

Моменты затяжки — сводка
