Крепёжный кронштейн расширительного бачка двигателя (ДВС)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
Снятие 3 шагов
-

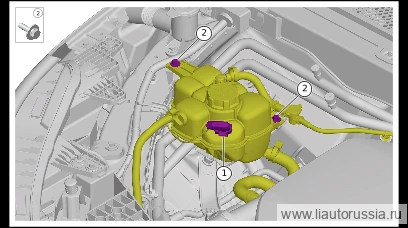

Отсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.).
-
Выверните фиксирующий болт (2 шт.) расширительного бачка двигателя (ДВС), отведите расширительный бачок двигателя (ДВС) в сторону.
🔧 головка Примечание: Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! 10 мм -

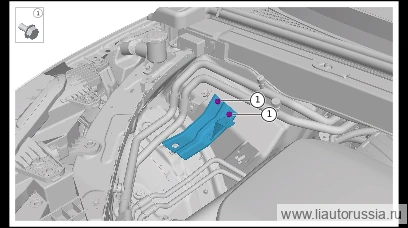

Выверните крепёжные болты крепёжного кронштейна расширительного бачка двигателя (ДВС) (2 шт.), снимите крепёжный кронштейн расширительного бачка двигателя (ДВС).
🔧 головка (торцевая) 10 мм
Установка 3 шагов
-
Установите крепёжный кронштейн расширительного бачка двигателя (ДВС), установите крепёжные болты крепёжного кронштейна расширительного бачка двигателя (ДВС) (2 шт.). Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860612F71 -
Установите расширительный бачок двигателя, установите крепёжные болты (2 шт.) расширительного бачка двигателя. Комбинированный болт с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62L Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 головка 10 мм -
Подсоедините разъём(1 шт.) жгута проводов расширительного бачка двигателя (ДВС).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный кронштейн расширительного бачка двигателя (ДВС),… | 9±1 Н·м |
| Установите расширительный бачок двигателя, установите крепёжные болты… | 5±1 Н·м |
