Расширительный бачок двигателя (ДВС)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с мерной шкалой для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в системы бытового или промышленного водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При снятии хомутов трубок обязательно используйте клещи для трубок, не допускается использование других инструментов, иначе это повредит хомут и нарушит герметичность.
- Используйте хомут трубки для пережатия шланга, чтобы уменьшить излишние потери охлаждающей жидкости.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки его необходимо закрыть защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
Снятие 7 шагов
-
Выверните крышку расширительного бачка двигателя.
-
С помощью вакуумного устройства для заправки охлаждающей жидкости откачайте максимально возможное количество охлаждающей жидкости из расширительного бачка двигателя (ДВС).
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -

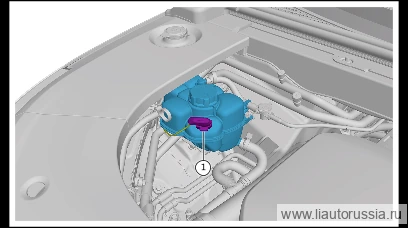

Отсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.).
-

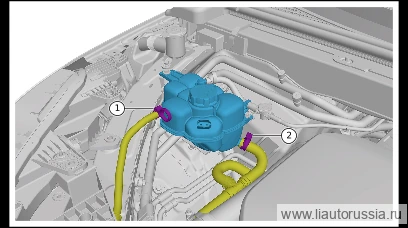

Ослабьте фиксирующий хомут (1 шт.) возвратной трубки высокотемпературного радиатора, отсоедините возвратную трубку высокотемпературного радиатора от расширительного бачка двигателя (ДВС).
-
Ослабьте хомут крепления (1 шт.) шланга подпитки дополнительного бачка двигателя, отсоедините шланг подпитки дополнительного бачка двигателя от расширительного бачка двигателя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -
Ослабьте фиксирующий хомут деаэрационной трубки отопителя в сборе (1 шт.), отсоедините деаэрационную трубку отопителя в сборе от расширительного бачка ДВС. 2 . Отсоедините деаэрационную трубку отопителя в сборе от расширительного бачка ДВС.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -

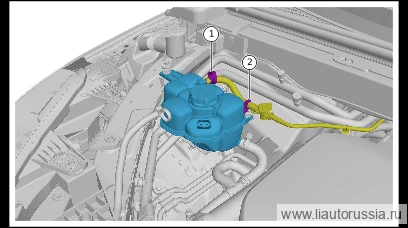

Выверните крепёжный болт(2 шт.) расширительного бачка двигателя (ДВС), снимите расширительный бачок двигателя (ДВС).
🔧 головка 10 мм Примечание: обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! При демонтаже расширительного бачка двигателя (ДВС) установите на трубку зажим для перекрытия потока и оберните вокруг чистую ткань для впитывания вытекающей охлаждающей жидкости
Установка 7 шагов
-

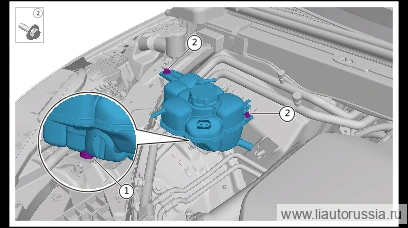

Установите расширительный бачок двигателя (ДВС), убедитесь, что установочный штифт установлен на место.
-

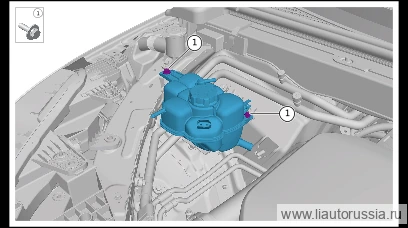

Установите крепёжные болты (2 шт.) расширительного бачка двигателя. Комбинированный болт с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62L Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 головка 10 мм -
Установите деаэрационную трубку отопителя в сборе на расширительный бачок ДВС.
-
Подсоедините дегазационную трубку отопителя в сборе к расширительному бачку ОЖ двигателя, установите крепёжный хомут (1 шт.) дегазационной трубки отопителя в сборе.
-
Подсоедините шланг подпитки дополнительного бачка двигателя к расширительному бачку двигателя, установите хомут крепления (1 шт.) шланга подпитки дополнительного бачка двигателя.
-
Подсоедините патрубок возврата газа радиатора высокотемпературного контура к расширительному бачку двигателя, установите хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.).
-
Подсоедините разъём(1 шт.) жгута проводов расширительного бачка двигателя (ДВС).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты (2 шт.) расширительного бачка двигателя. Ко… | 5±1 Н·м |
