Патрубок возврата газа радиатора высокотемпературного контура
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- Необходимо использовать охлаждающую жидкость, соответствующую требованиям; категорически запрещается использовать воду, некачественную охлаждающую жидкость или смешивать её с охлаждающей жидкостью другой марки.
- При снятии и установке хомутов крепления на обоих концах трубки обязательно используйте клещи для хомутов трубок, применение плоскогубцев, переставных клещей и других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При заправке охлаждающей жидкости избегайте попадания брызг на детали автомобиля.
- При демонтаже патрубка возврата газа радиатора высокотемпературного контура оберните его чистой ветошью для впитывания вытекающей охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 3 шагов
-

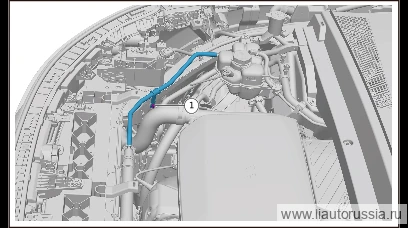

Ослабьте хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.), отсоедините патрубок возврата газа радиатора высокотемпературного контура от подводящего шланга радиатора.
-

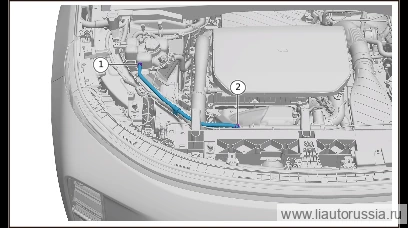

Ослабьте хомут крепления (1 шт.) возвратного патрубка высокотемпературного радиатора, отсоедините возвратный патрубок высокотемпературного радиатора от расширительного бачка двигателя.
Примечание- При демонтаже возвратного патрубка высокотемпературного радиатора оберните вокруг него чистую ткань для впитывания вытекающей охлаждающей жидкости.
- Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
-
Выверните крепёжные болты (1 шт.) обратной трубки высокотемпературного радиатора, снимите обратную трубку высокотемпературного радиатора.
🔧 головка 10 мм Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 3 шагов
-
Установите обратную трубку высокотемпературного радиатора, установите крепёжный болт(ы) (1 шт.) обратной трубки высокотемпературного радиатора. Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70 -
Подсоедините патрубок возврата газа радиатора высокотемпературного контура к расширительному бачку двигателя, установите хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.).
-
Подсоедините патрубок возврата газа радиатора высокотемпературного контура к подводящему шлангу радиатора, установите хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите обратную трубку высокотемпературного радиатора, установите… | 9±1 Н·м |
