Патрубок отвода воздуха электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- Необходимо использовать охлаждающую жидкость, соответствующую требованиям, категорически запрещается использовать воду, некачественную охлаждающую жидкость или смешивать с охлаждающей жидкостью другого типа.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
- При заправке охлаждающей жидкости избегайте попадания охлаждающей жидкости на детали автомобиля.
- При демонтаже возвратного патрубка высокотемпературного радиатора оберните вокруг него чистую ткань для впитывания вытекающей охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
Снятие 1 шагов
-

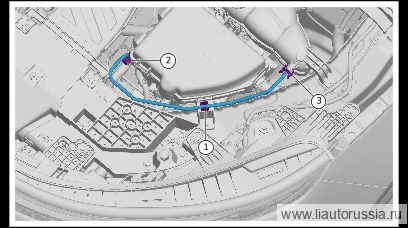

Нажмите на фиксатор (1 шт.) обратной трубки электродвигателя, отсоедините обратную трубку электродвигателя от интегрированного расширительного бачка. 2. Нажмите на фиксатор (1 шт.) обратной трубки электродвигателя, отсоедините обратную трубку электродвигателя от отводящей трубки радиатора электродвигателя. 3. Отсоедините обратную трубку электродвигателя от нижней крышки электрощита моторного отсека, снимите обратную трубку электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 1 шагов
-
Установите возвратный патрубок электродвигателя на нижнюю крышку электрооборудования моторного отсека. 2 . Нажмите на фиксатор (1 шт.), подсоедините возвратный патрубок электродвигателя к отводящей трубке радиатора электродвигателя. 3 . Нажмите на фиксатор (1 шт.), подсоедините возвратный патрубок электродвигателя к интегрированному расширительному бачку.
