Кронштейн интегрированного расширительного бачка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
Снятие 3 шагов
-
Отсоедините разъём жгута проводов интегрированного расширительного бачка (1 шт.).
-

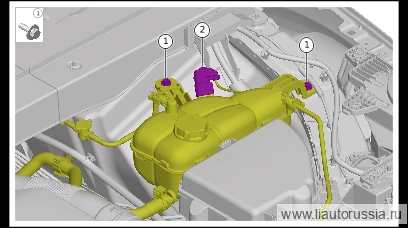

Выверните крепёжный болт (2 шт.) интегрированного расширительного бачка, отведите интегрированный расширительный бачок в сторону.
🔧 головка Внимание: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! 10 мм -

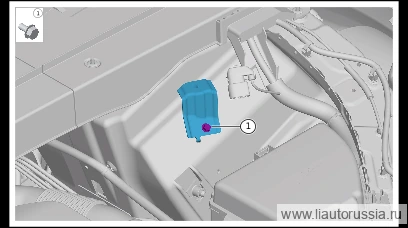

Выверните крепёжные болты (2 шт.) кронштейна интегрированного расширительного бачка, снимите кронштейн интегрированного расширительного бачка.
🔧 головка 10 мм
Установка 3 шагов
-
Установите кронштейн интегрированного расширительного бачка, установите крепёжный болт(ы) (2 шт.) кронштейна интегрированного расширительного бачка. Q1860612F71 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860612F71 -
Установите интегрированный расширительный бачок, установите крепёжные болты (2 шт.) интегрированного расширительного бачка. Q146B0622F62L комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 Головка 10 мм -
Подсоедините разъём жгута проводов интегрированного расширительного бачка (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн интегрированного расширительного бачка, установит… | 9±1 Н·м |
| Установите интегрированный расширительный бачок, установите крепёжные… | 5±1 Н·м |
