Облицовочная панель левой задней двери в сборе

Обшивка задних дверей · Li L6 2024 · стр. 2691–2693 оригинала
6 шагов снятия5 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Облицовочная панель левой задней двери в сборе

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
  5. облицовка подлокотника левой задней двери в сборе
  6. Выключатель стеклоподъёмника левой задней двери в сборе
  7. дверной фонарь

Снятие 6 шагов

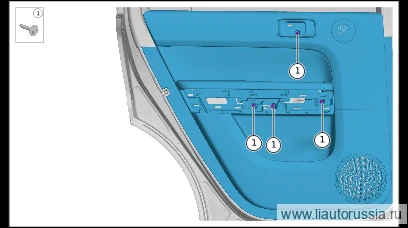

  1. Шаг 1

    Выверните крепёжный винт облицовочной панели левой задней двери в сборе (4 шт.), отсоедините облицовочную панель левой задней двери в сборе от левой задней двери в сборе.

    🔧 крестовая отвёртка
    Примечание. При отсоединении облицовочной панели левой задней двери в сборе учитывайте длину жгута проводов левой задней двери и тросика внутреннего открывания двери, во избежание повреждения.

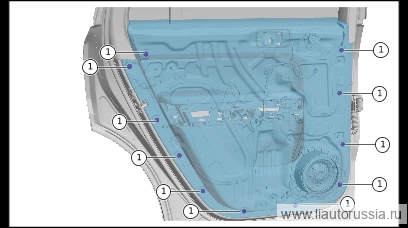

  2. Шаг 2

    Отсоедините фиксирующие защёлки (11 шт.) обшивки левой задней двери в сборе.

  3. Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.

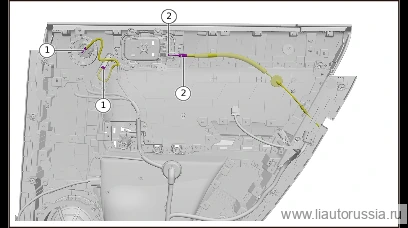

  4. Шаг 4

    Отсоедините тросик внутреннего открывания задней двери от внутренней ручки левой передней двери в сборе (левая задняя дверь).

  5. Отсоедините разъём жгута проводов двери (2 шт.), снимите облицовку левой задней двери в сборе.

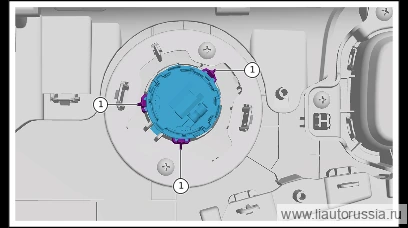

  6. Шаг 6

    Отсоедините соединение (3 шт.) заднего высокочастотного динамика (левый задний) с облицовкой левой задней двери в сборе.

Установка 5 шагов

  1. Шаг 1

    Установите соединение (3 шт.) заднего высокочастотного динамика с облицовкой левой задней двери в сборе, убедитесь в правильности установки.

  2. Шаг 2

    Установите декоративную панель левой задней двери в сборе, подсоедините разъём жгута проводов двери (2 шт.).

  3. Подсоедините тросик внутреннего открывания двери к внутренней ручке левой передней двери в сборе (левая задняя дверь).

  4. Шаг 4

    Установите фиксирующую защёлку облицовочной панели левой передней двери в сборе (11 шт.), при монтаже убедитесь, что защёлка установлена до упора. X01-61026349 Пластиковая защёлка

    X01-61026349
  5. Шаг 5

    Установите крепёжные саморезы облицовки левой задней двери в сборе (4 шт.). X01-89274222 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки: 2.0±0.5 Н·м

    ⚙︎ 2.0±0.5 Н·м🔧 крестовая отвёрткаX01-89274222

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные саморезы облицовки левой задней двери в сборе (4…2.0±0.5 Н·м
