Корпус холодильника центральной консоли — модуль кнопок холодильника центральной консоли
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Перед поддеванием декоративной панели закройте зону поддевания полотенцем для защиты от царапин.
- Обязательно следите за тем, чтобы не повредить элементы салона при демонтаже и монтаже.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- панель заднего кондиционера в сборе
Снятие 2 шагов
-

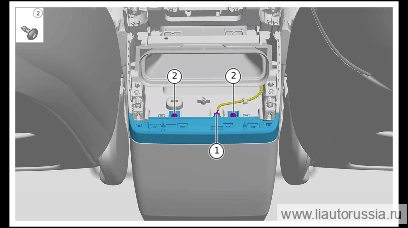

Отсоедините разъём (1 шт.) жгута проводов модуля кнопок холодильника центральной консоли.
-
Выверните крепёжный винт модуля кнопок холодильника центральной консоли (2 шт.), снимите модуль кнопок холодильника центральной консоли.
🔧 бита-головка T25
Установка 2 шагов
-
Установите модуль кнопок холодильника центральной консоли, установите крепёжные винты (2 шт.) модуля кнопок холодильника центральной консоли. X01-89274012 Винт самонарезающий с внутренним шестигранником, цилиндрической головкой цветковой формы и фланцем Момент затяжки: 1,5±0,2 Н·м
⚙︎ 1.5±0.2 Н·м🔧 головка-бита T25X01-89274012 -
Подсоедините разъём (1 шт.) жгута проводов модуля кнопок холодильника центральной консоли.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите модуль кнопок холодильника центральной консоли, установите… | 1.5±0.2 Н·м |
