Жгут проводов датчика скорости вращения правого переднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- Правая передняя колёсная арка
Снятие 7 шагов
-

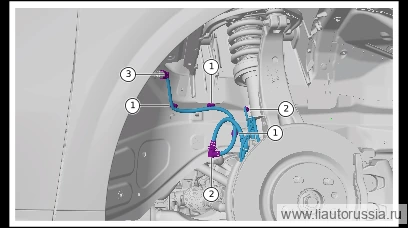

Отсоедините разъём(1 шт.) жгута проводов подузла правого переднего амортизатора в сборе.
-

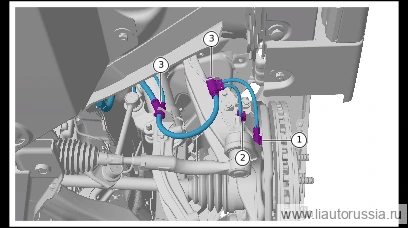

Отсоедините разъём (1 шт.) жгута проводов двухчипового датчика скорости вращения колеса.
-
Отсоедините разъём жгута проводов блока датчика ускорения (1 шт.).
-
Отсоедините фиксатор (2 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
-
Отсоедините разъём жгута проводов правого переднего датчика скорости вращения колеса (1 шт.).
-
Отсоедините фиксатор (2 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
-
Отсоедините фиксирующую защёлку(3 шт.) жгута проводов датчика скорости вращения правого переднего колеса, снимите жгут проводов датчика скорости вращения правого переднего колеса.
Установка 7 шагов
-
Установите жгут проводов датчика скорости вращения правого переднего колеса, установите фиксирующую защёлку (3 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
-
Установите фиксатор (2 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
-
Подсоедините разъём жгута проводов правого переднего датчика скорости вращения колеса (1 шт.).
-
Установите фиксатор (2 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
-
Подсоедините разъём(1 шт.) жгута проводов блока датчика ускорения.
-
Подсоедините разъём (1 шт.) жгута проводов двухчипового датчика скорости вращения колеса.
-
Подсоедините разъём (1 шт.) жгута проводов подузла правого переднего амортизатора в сборе.
