Высоковольтный жгут проводов от тяговой аккумуляторной батареи к переднему электродвигателю
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) низкого напряжения, должен работать в высоковольтных изоляционных перчатках и одновременно обеспечивать собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Если защитное покрытие от истирания проводов высоковольтной бортовой электрической системы повреждено, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), провода необходимо немедленно заменить; ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), провода необходимо немедленно заменить; ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с тонкой пластиковой оболочкой.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Впускной шланг воздушного фильтра
- Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 5 шагов
-

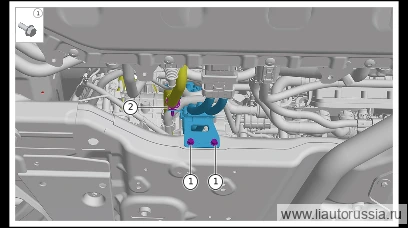

Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.
-

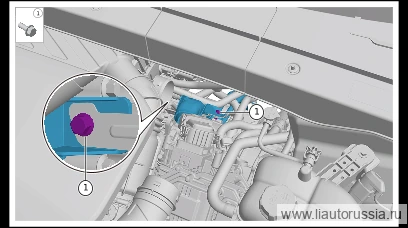

Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи до переднего электродвигателя (2 шт.).
🔧 головка 10 мм -
Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.
-
Расстыкуйте фиксатор(1 шт.) соединительной трубки контура охлаждения заднего электродвигателя.
-
Выверните болт крепления (2 шт.) высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю, снимите высоковольтный жгут проводов от аккумуляторной батареи к переднему электродвигателю.
🔧 головка 10 мм
Установка 5 шагов
-
Установите высоковольтный жгут от тяговой батареи к переднему электродвигателю, установите болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите крепёжный фиксатор (1 шт.) соединительной трубки контура охлаждения заднего электродвигателя.
-
Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку в направлении стрелки до крайнего положения. 2 . Зафиксируйте фиксатор.
-
Установите крепёжный болт (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку в направлении стрелки до крайнего положения. 2 . Зафиксируйте фиксатор.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите высоковольтный жгут от тяговой батареи к переднему электрод… | 9±1 Н·м |
| Установите крепёжный болт (2 шт.) высоковольтного жгута проводов от тя… | 9±1 Н·м |
