Провод массы заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 2 шагов
-

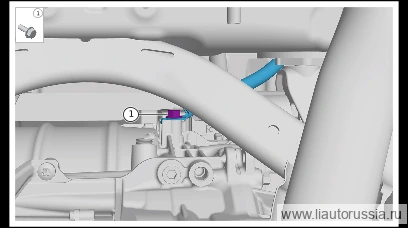

Выверните крепёжные болты(1 шт.) провода массы заднего электродвигателя и заднего электропривода в сборе.
🔧 Головка Внимание: Q1860616F70 Фланцевый болт с шестигранной головкой является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новым 10 ммQ1860616F70одноразовая деталь -
Выверните крепёжный болт(1 шт.) провода заземления заднего электродвигателя к кузову, снимите провод заземления заднего электродвигателя.
🔧 головка Внимание: X01-89146622комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 10 ммX01-89146622одноразовая деталь
Установка 2 шагов
-

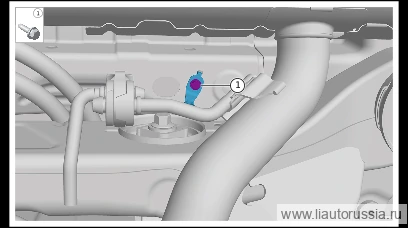

Установите провод массы заднего электродвигателя, установите крепёжный болт (1 шт.) провода массы заднего электродвигателя и кузова. X01-89146622 комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой X01-89146622 является одноразовой деталью, при каждом демонтаже/монтаже подлежит замене на новую 10 ммX01-89146622одноразовая деталь -
Установите болт(1 шт.) крепления провода массы заднего электродвигателя и заднего электропривода в сборе. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: шестигранный фланцевый болт Q1860616F70 является деталью одноразового применения, после каждой разборки и сборки необходимо заменять его новой деталью 10 ммQ1860616F70одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите провод массы заднего электродвигателя, установите крепёжный… | 9±1 Н·м |
| Установите болт(1 шт.) крепления провода массы заднего электродвигател… | 9±1 Н·м |
