Провод массы PTC
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
- Правая нижняя защитная панель двигателя в сборе
Снятие 3 шагов
-

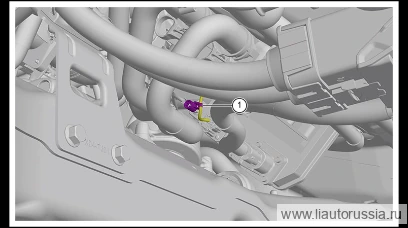

Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).
-

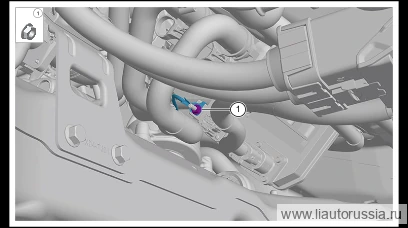

Выверните гайку(1 шт.) крепления провода массы PTC.
-
Выверните гайку(1 шт.) крепления провода массы PTC, снимите провод массы PTC.
Установка 3 шагов
-

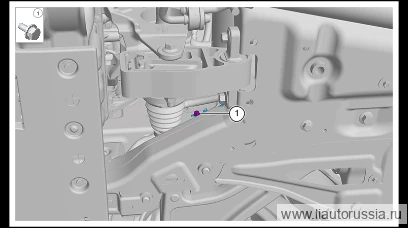

Установите провод заземления PTC, установите крепёжный болт(1 шт.) провода заземления PTC. M01-89146616Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите крепёжную гайку (1 шт.) провода массы PTC. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов моторного отсека (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите провод заземления PTC, установите крепёжный болт(1 шт.) про… | 9±1 Н·м |
| Установите крепёжную гайку (1 шт.) провода массы PTC. Q32006F61 шестиг… | 9±1 Н·м |
