Провод массы переднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
Снятие 3 шагов
-
Выверните крепёжный болт(1 шт.) заземления переднего электродвигателя.
🔧 головка 10 мм -

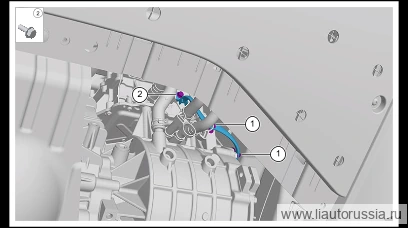

Отсоедините фиксатор (2 шт.) провода массы переднего электродвигателя.
-

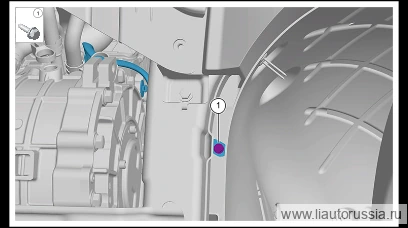

Выверните болт(1 шт.) крепления провода массы переднего электродвигателя, снимите провод массы переднего электродвигателя.
🔧 Головка 10 мм
Установка 3 шагов
-
Установите провод массы переднего электродвигателя, установите крепёжные болты(1 шт.) провода массы переднего электродвигателя. X01-89146622 Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммX01-89146622 -
Установите фиксатор(2 шт.) провода заземления переднего электродвигателя.
-
Установите крепёжный болт (1 шт.) провода массы переднего электродвигателя. Q1860616F70 фланцевый шестигранный болт. Момент затяжки: 9±1 Н·м.
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите провод массы переднего электродвигателя, установите крепёжн… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) провода массы переднего электродвига… | 9±1 Н·м |
