Кронштейн высоковольтного жгута проводов компрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Колесо в сборе
- Правая передняя колёсная арка
Снятие 3 шагов
-

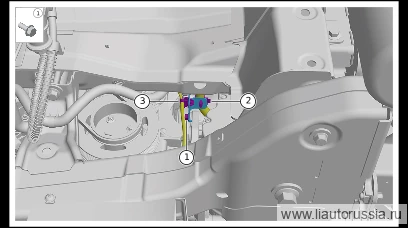

Отсоедините фиксатор жгута проводов двигателя (1 шт.).
-
Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Выверните болт(1 шт.) крепления кронштейна высоковольтного жгута проводов компрессора, снимите кронштейн высоковольтного жгута проводов компрессора.
🔧 Головка 10 мм
Установка 3 шагов
-
Установите кронштейн высоковольтного жгута проводов компрессора, установите крепёжные болты(1 шт.) кронштейна высоковольтного жгута проводов компрессора. Q1860616F70 Фланцевый болт с шестигранной головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70 -
Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Установите фиксатор жгута проводов двигателя (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн высоковольтного жгута проводов компрессора, устан… | 9±1 Н·м |
