Левое наружное зеркало заднего вида в сборе — левый повторитель поворота
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Двери багажника на электроприводе книга владельца
- правое наружное зеркало заднего вида в сборе — малый узел правого зеркального элемента в сборе
Снятие 2 шагов
-

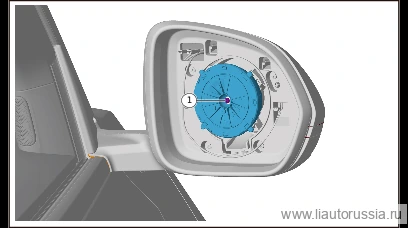

Выверните крепёжные винты (1 шт.) левого указателя поворота, отсоедините левый указатель поворота от правого наружного зеркала заднего вида.
🔧 торцевая насадка Внимание: крепёжный винт X01-90000291 левого указателя поворота является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его на новый T10X01-90000291одноразовая детальПримечание. При демонтаже левого указателя поворота следите за длиной жгута проводов левого указателя поворота, чтобы не повредить его. -

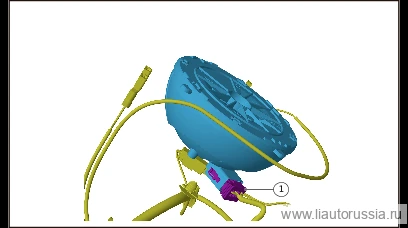

Отсоедините разъём жгута проводов левого повторителя поворота (1 шт.), снимите левый повторитель поворота.
Установка 2 шагов
-
Подсоедините разъём жгута проводов левого поворотника (1 шт.).
-
Установите левый поворотный механизм, установите крепёжные винты левого поворотного механизма (1 шт.). X01-90000291 крепёжный винт поворотного механизма Момент затяжки: 1.2 Н·м
⚙︎ 1.2 Н·м🔧 головка-бита Внимание: X01-90000291 крепёжный винт поворотного механизма является одноразовой деталью, после каждой разборки/сборки необходимо устанавливать новую деталь T10X01-90000291одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый поворотный механизм, установите крепёжные винты левог… | 1.2 Н·м |
