Задний контур кондиционера

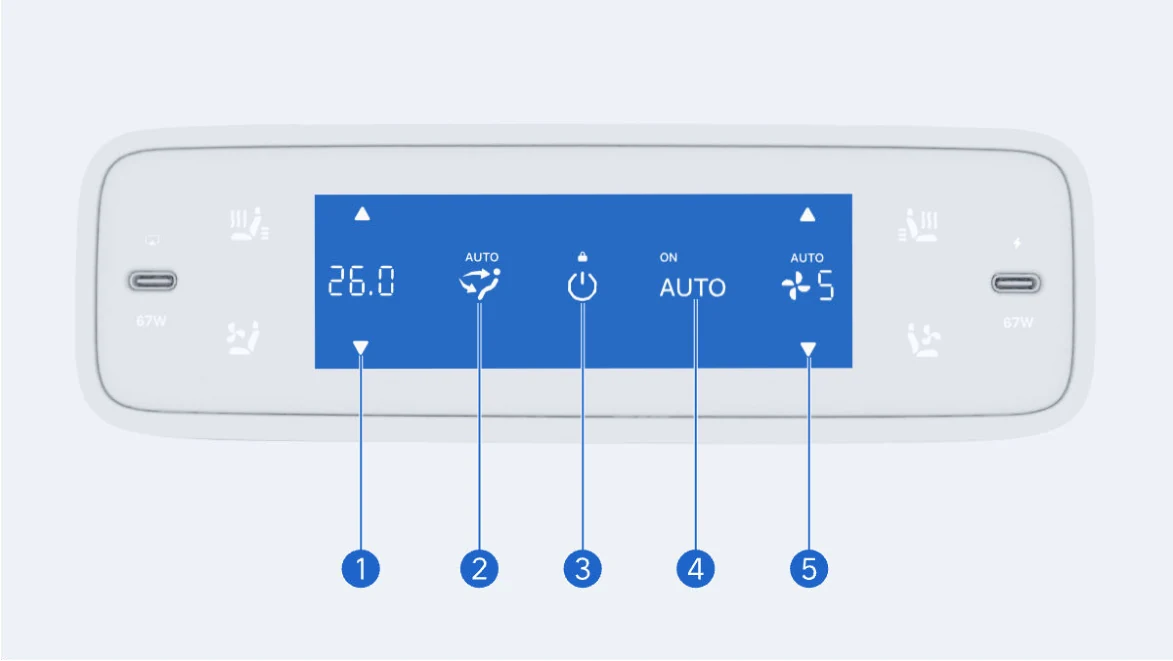

Панель управления задним контуром кондиционера
| №п/п | Наименование |
|---|---|
| 1 | Кнопка регулировки температуры |
| 2 | Кнопка переключения режимов воздухораспределения |
| 3 | Переключатель заднего контура кондиционера |
| 4 | Кнопка автоматического режима |
| 5 | Кнопка регулировки скорости обдува |
1. Настройки температуры Нажмите стрелку на значке температуры / Установите температуру, нажав стрелку под значком температуры и регулируя её с шагом 0,5 ℃.
Диапазон регулировки температуры от 16 °C до 28 °C. При установке температуры в 16 °C на дисплее отобразится надпись «LO» (Низкая); при установке температуры в 28 °C на дисплее отобразится надпись «HI» (Высокая).
2. Настройка режима обдува Для переключения между тремя режимами подачи воздуха: обдув лица и ног, обдув лица и обдув ног нажмите кнопку Режима обдува лица и ног / Режима
обдува лица / Режим обдува ног.
3. Переключатель системы кондиционирования Для включения / выключения заднего контура кондиционера нажмите кнопку
Переключатель заднего контура кондиционера.
Если при выключенном переднем кондиционере включить задний кондиционер, передний также включится. 4. Автоматический режим Нажмите значок «AUTO» для входа в автоматический режим работы заднего кондиционера. После включения система автоматически регулирует температуру, режим и скорость обдува. Повторное нажатие кнопки или переключение режима обдува приведет к выходу из автоматического режима работы. 5. Настройки скорости воздушного потока Нажмите стрелку на значке скорости обдува / Установите скорость обдува, нажав стрелку под значком. За раз скорость меняется на единицу. В режиме ручного управления в заднем кондиционере предусмотрено в общей сложности 9 скоростей воздушного потока; в автоматическом режиме скорость воздушного потока в заднем кондиционере регулируется с помощью 5 скоростей; скорость воздушного потока автоматически регулируется в пределах выбранного диапазона.
Управление задним контуром кондиционера с помощью центрального информационного дисплея
Для перехода в интерфейс управления системой кондиционирования нажмите на нижнюю функциональную панель центрального информационного дисплея
.
После 30 секунд отсутствия активности интерфейс управления системой кондиционирования закроется. Интерфейс также можно закрыть, нажав на его нижнюю часть.
| №п/п | Наименование |
|---|---|
| 1 | Переключатель заднего контура кондиционера |
| 2 | Автоматический выключатель |
| 3 | Регулировка температуры |
| 4 | Индикатор скорости потока воздуха |
| 5 | Режим обдува |
| 6 | Блокировка кондиционера |
| 7 | Автоматический режим |
1. Переключатель заднего контура кондиционера Для включения / выключения заднего контура кондиционера нажмите кнопку Переключатель заднего контура кондиционера в интерфейсе управления
системой климат-контроля.
Выключенный задний контур кондиционера также можно включить следующими способами:
- Установите температуру для заднего контура кондиционера.
- Включите автоматический режим работы заднего контура кондиционера.
- Установите скорость обдува для заднего кондиционера.
- Установите режим обдува для заднего контура кондиционера.
Система заднего контура кондиционера обладает функцией памяти, которая автоматически восстанавливает настройки системы на момент выключения сразу после запуска автомобиля.
Если при выключенном переднем кондиционере включить задний кондиционер, передний также включится. 2. Автоматический выключатель По умолчанию эта функция отключена. Нажмите значок 【AUTO On/Off】 в интерфейсе управления системой кондиционирования для автоматической активации или деактивации заднего кондиционера. При включении функции, если система обнаружит, что на заднем ряду никто не едет, задний кондиционер автоматически выключится после работы в течение определённого времени; если система обнаружит, что пассажир на заднем сиденье едет более определённого времени, задний кондиционер автоматически включится. 3. Настройки температуры Нажмите стрелку на значке температуры / Установите температуру, нажав стрелку под значком температуры и регулируя её с шагом 0,5 ℃. Установленная температура может регулироваться в диапазоне от 16°C до 28°C. Когда установленная температура составляет 16 ℃, на дисплее температуры отображается «low»; когда установленная температура составляет 28 ℃, на дисплее температуры отображается [high]. 4. Настройки скорости воздушного потока нажмите Стрелку на значке скорости воздушного потока / Установите скорость воздушного потока, нажимая стрелку под значком скорости воздушного потока. Регулируйте на один шаг за раз. Чтобы быстро отрегулировать скорость воздушного потока, нажмите и удерживайте стрелку. В режиме ручного управления в заднем кондиционере предусмотрено в общей сложности 9 скоростей воздушного потока; в автоматическом режиме скорость
воздушного потока в заднем кондиционере регулируется с помощью 5 скоростей; скорость воздушного потока автоматически регулируется в пределах выбранного диапазона.
5. Настройка режима обдува Автомобиль оснащён тремя различными режимами воздушных дефлекторов: обдув лица, обдув ног и обдув лица и ног. Нажмите на один или несколько значков режима обдува, чтобы создать различные комбинации режима обдува.
6. Блокировка кондиционера По умолчанию эта функция отключена и может быть активирована нажатием на значок «Блокировка кондиционера» в интерфейсе управления системой кондиционирования. После включения данной функции панель управления системой кондиционирования в задней части салона будет деактивирована.
7. Автоматический режим Для перевода заднего контура кондиционера в автоматический режим работы нажмите кнопку со значком «Авто». После включения система автоматически установит режим обдува.
Для выхода из автоматического режима работы выполните следующие операции:
- Нажмите на значок переключателя «Авто».
- При активации синхронного режима работы системы кондиционирования передний и задний контуры выйдут из автоматического режима работы одновременно.
- Для активации синхронного режима передний контур кондиционера не должен работать в автоматическом режиме.
- Нажмите на значок выбор режима обдува.

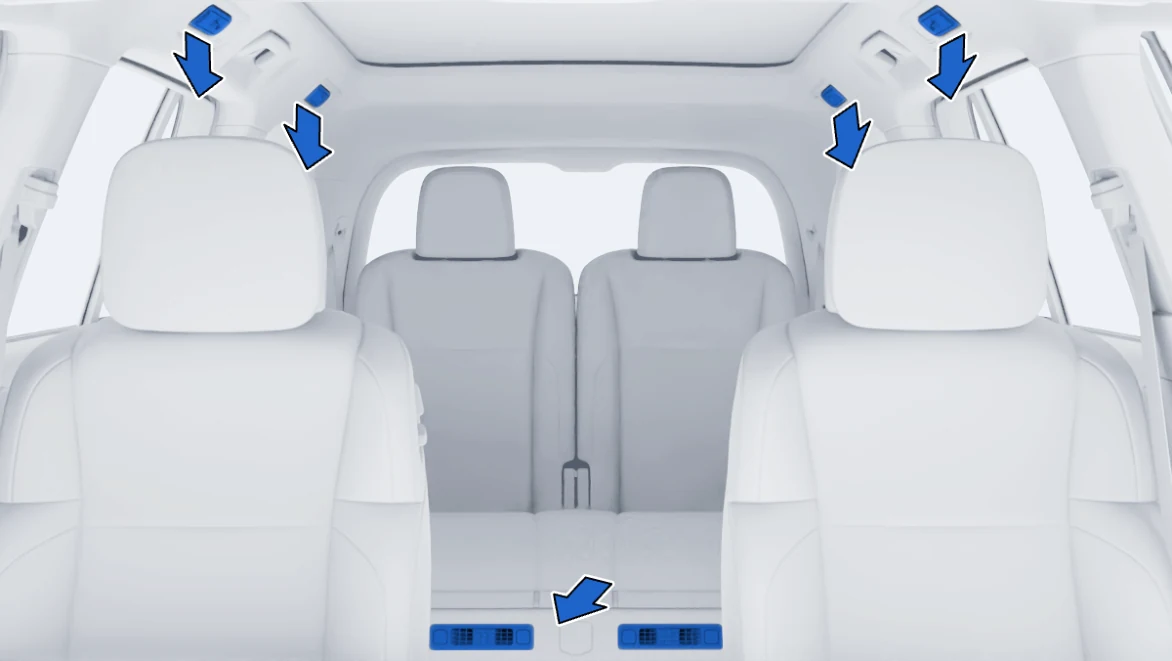

Регулировка направлений обдува
Параметры воздушного потока (направление и скорость) изменяются в зависимости от выбранного режима работы системы кондиционирования.

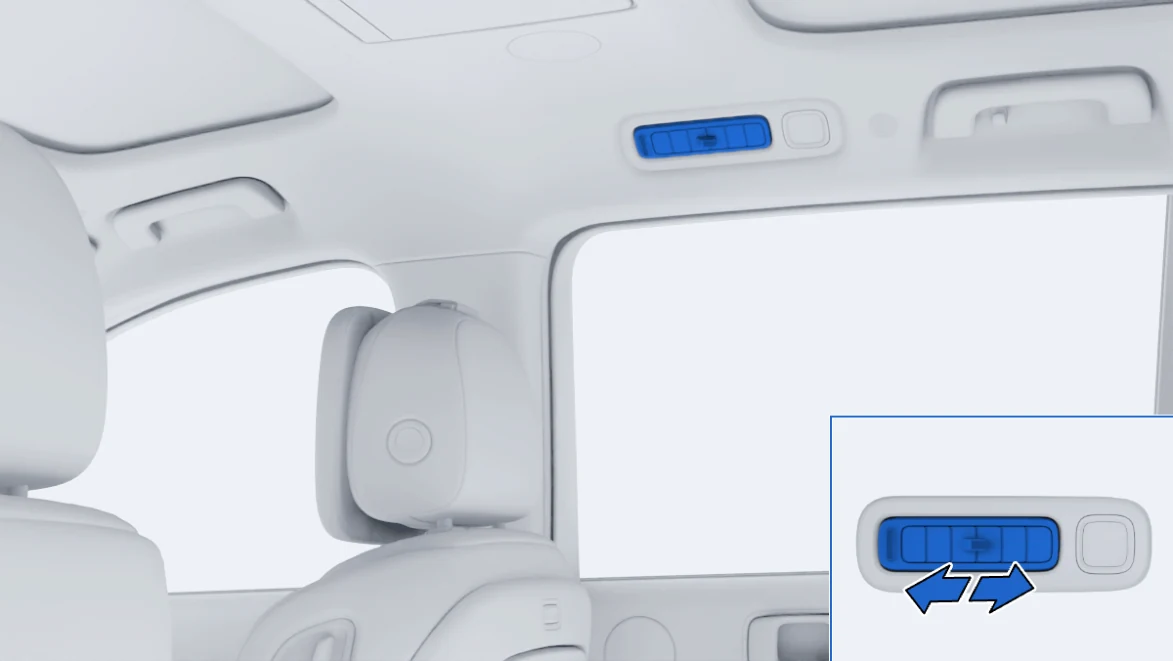

Потолочные дефлекторы
Для регулировки направления обдува, открытия или закрытия дефлекторов поворачивайте рычаг влево / вправо.
