Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка сервисного люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Выключатель стеклоподъёмника правой задней двери в сборе
- дверной фонарь
- облицовочная панель правой задней двери в сборе
Снятие 1 шагов
-

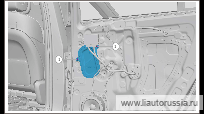

Выверните крепёжный винт малой водозащитной плёнки правой задней двери в сборе (2 шт.), снимите малую водозащитную плёнку правой задней двери в сборе. С помощью инструмента отделите водозащитную плёнку от герметика, чтобы избежать её повреждения.
🔧 крестовая отвёртка Внимание: положите водозащитную плёнку обратной стороной ровно, чтобы избежать прилипания посторонних частиц к плёнке
Установка 1 шагов
-
Установите малую гидроизоляционную плёнку правой задней двери в сборе, установите крепёжные винты малой гидроизоляционной плёнки правой задней двери в сборе (2 шт.). Q2734816F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1,5±0,2 Н·м
⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734816F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите малую гидроизоляционную плёнку правой задней двери в сборе,… | 1.5±0.2 Н·м |
